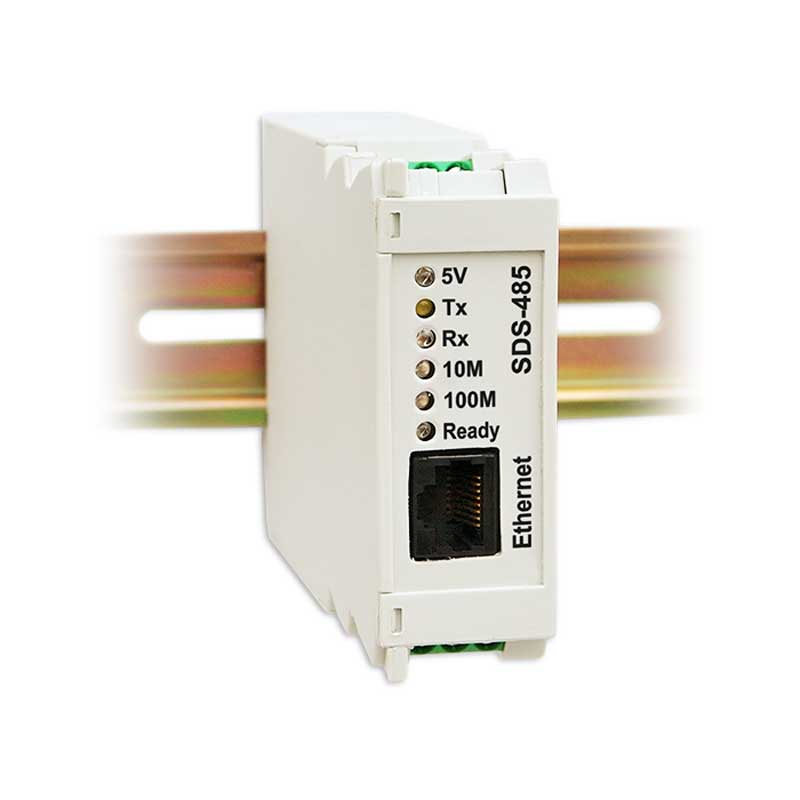

Преобразователь SDS-485

Преобразователь интерфейсов SDS-485 служит для организации обмена информацией по каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсом RS-485 к сети Ethernet.

Преобразователь SDS-485 обеспечивает подключение устройств с последовательными интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, станки с ЧПУ и т.д., к обычной TCP/IP сети хостов, независимо от того, где используется устройство – локально или в любой точке мира.

Преобразователь поддерживает режим Real COM и шесть других режимов: TCP Client, ETHERNET Modem, RFC2217, UDP, и MCSC.

Принцип работы и устройство блоков

Принцип работы блоков заключается в гальваническом разделении и преобразовании сигналов интерфейса ETHERNET в сигналы интерфейса RS-485.

Блок состоит из следующих основных частей

• приемопередающего узла входного интерфейса ETHERNET;
• приемопередающего узла выходного интерфейса;
• узла индикации направления передачи данных;
• узла гальванической развязки входных и выходных интерфейсов;
• узла питания, обеспечивающего гальваническое разделение выходных интерфейсов.

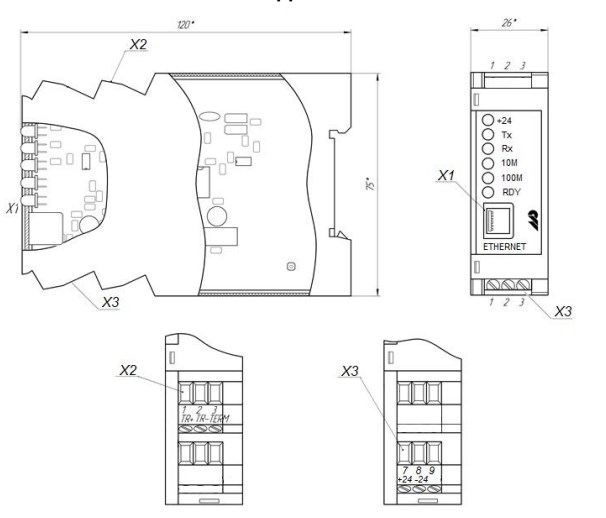

Рис.1 Схема габаритных размеров преобразователя RSD-485

Условия эксплуатации

• Температура воздуха от минус 40 ^оС до плюс 70 ^оС
• Влажность воздуха (при температуре +35 ^оС) от 30 % до 80 %
• Атмосферное давление от 84 кПа до 107 кПа
• Вибрация с частотой до 60 Гц с амплитудой до 0.1 мм
• Вид климатического исполнения - УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 ^оС до 70 ^оС
• Помещение - Закрытое, взрыво –пожаробезопасное

Транспортирование и хранение

• Транспортирование блока 5 допускается только в упаковке предприятия-изготовителя и может производиться любым видом транспорта.
• При получении блока убедиться в полной сохранности тары.
• После транспортирования блока необходимо выдержать в помещении с нормальными условиями не менее 3-х часов, только после этого произвести распаковку.
• Предельный срок хранения - один год.
• Блоки должны храниться в сухом отапливаемом и вентилируемом помещении при температуре окружающего воздуха от +5°С до +40°С и относительной влажности от 30 до 80%. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию.

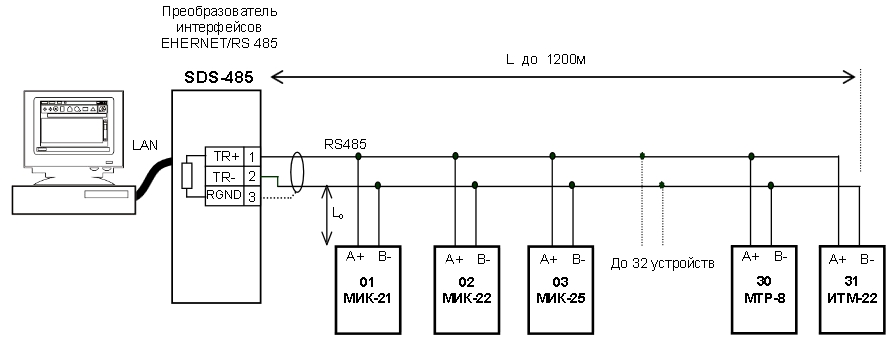

Рис.2 Схема подключения интерфейса RS-485 блоков SDS-485
