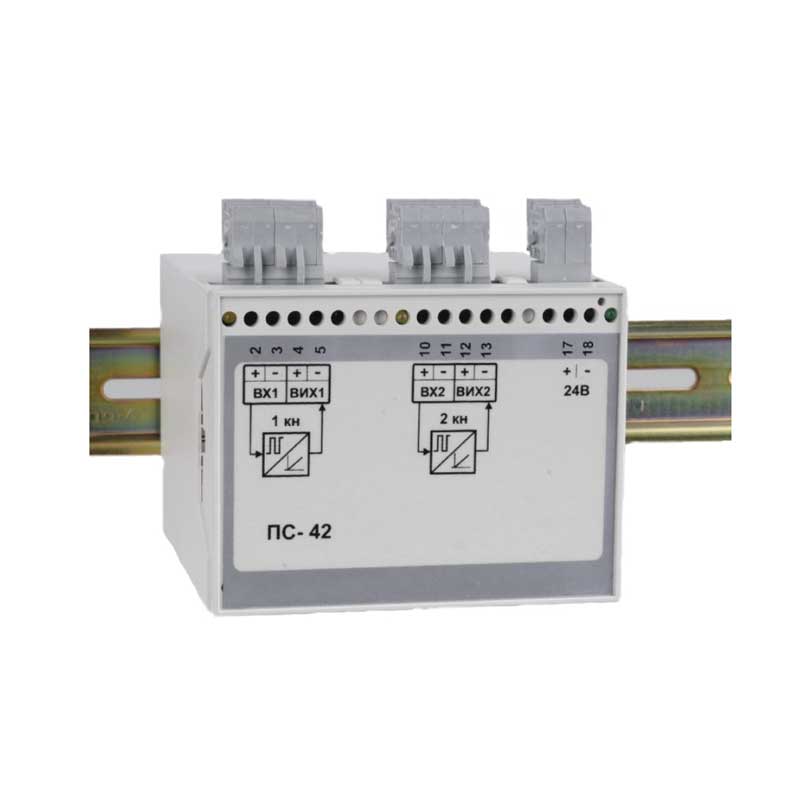

Преобразователь сигнала ПС-42
Преобразователь сигнала ПС-42 служит для пропорционального преобразования ШИМ сигнала в выходной унифицированый сигнал постоянного тока.
Область применения
- Преобразование широтно-импульсно модулированных сигналов различных выходных формирователей и устройств
- Управление исполнительными механизмами и устройствами в контурах регулирования технологических параметров
- Автоматизация обьектов электроэнергетики и АСУТП различных отраслей промышленности
- Системы управления технологическими процессами
- Измерительные системы
Комплект поставки
- Регулятор-сигнализатор уровня РСУ-31 - 1 шт
- Руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес
- Паспорт - 1 шт
- Розетка угловая 232-104/026-000 - 2 шт
- Розетка угловая 232-202/026-000 - 1 шт
- Рычаг монтажный - 1 шт

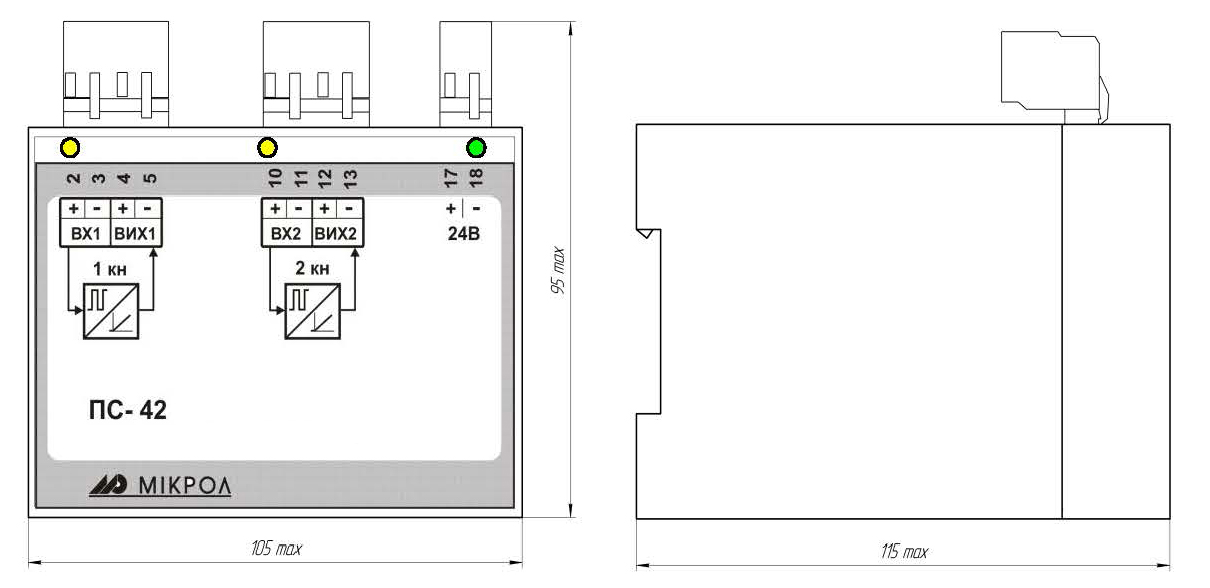

Рис.1 Габаритные размеры ПС-42
| Параметр | Значение |
|---|---|
| Количество независимых гальванически разделенных каналов | 2 |
| Гальваническое разделение каждого канала | между входом и выходом |
| Входной импульсный сигнал | |
| период следования импульсов | от 0,1 до 120 сек |
| амплитуда импульса | лог. "0" от 0 до 7В, лог. "1" от 20 до 30В |
| Диапазон изменения выходного сигнала | 0-5мА (Rн<2кОм), 0-20мА, 4-20мА (Rн10кОм) |
| Электрическое сопротивление изоляции, между входом и выходом составляет при температуре 20°С и влажности | не более 80%: 20МОм |
| Основная приведенная погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала | не превышает ±0,5% |
| Температура окружающей среды | от -40°С до +70°С |
| Напряжение питания | =24В ± 15% постоянного тока |
| Ток потребления одного канала | не более 80мА |
| Масса блока | не более 0,5 кг |
| Корпус (ВхШхГ) | 75х100х110 DIN VDE 0470, IP30 |
| Крепление | рельс DIN35х7.5 EN50022 или настенное |
