Преобразователь сигналов переменного тока и напряжения CSG.859
Преобразователь сигналов переменного тока и напряжения CSG.859 предназначен для преобразования среднеквадратических значений (СКЗ) входных сигналов переменного напряжения и переменного тока в выходной нормированный сигнал постоянного напряжения или постоянного тока.
Устройство и принцип действия
Преобразователи сигналов переменного тока и напряжения CSG.859 являются аналоговыми устройствами, обеспечивающими гальваническую развязку между входом и выходом, а также линейное преобразование сигналов различных датчиков и электронных устройств с выходным электрическим сигналом переменного напряжения и переменного тока
Вход преобразователя может подключаться к силовым цепям переменного тока для контроля напряжения до 400В и тока до 5А, к выходам измерительных трансформаторов тока и напряжения. Преобразователи сигналов CSG.859 относятся к классу измерительных преобразователей. Для измерения переменного тока во входной цепи преобразователя установлен прецизионный низкоомный шунт

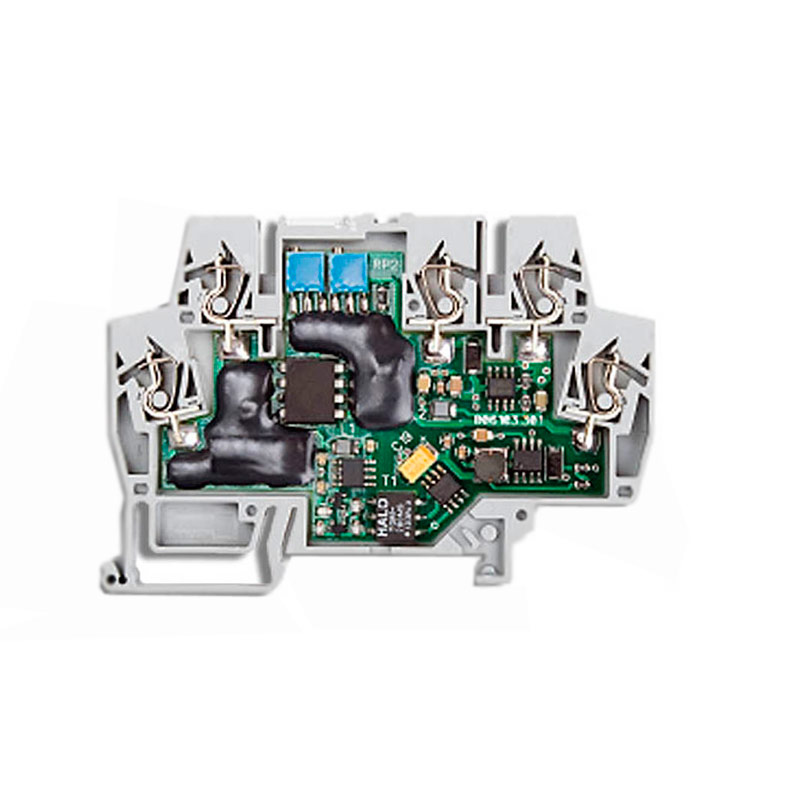

Конструктивно, преобразователь собран в клеммном корпусе шириной 6мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20.
Структура условного обозначения
Преобразователи сигналов переменного тока и напряжения CSG.859 обозначаются так: CSG.859.AAAA.BBBB.CC, где:
- CSG.859 - Обозначение преобразователя
- AAAA - Сигнал на входе, в диапазоне
- BBBB - Сигнал на выходе
- CC - диапазон частоты входного сигнала:
| Номер | Обозначение | Сигнал |
| 61 | 5002 | 0...50мВ AC |
| 62 | 7502 | 0...75 мВ |
| 63 | 1012 | 0...100 мВ |
| 64 | 1512 | 0...150 мВ |
| 65 | 2512 | 0...250 мВ |
| 66 | 5012 | 0...500 мВ |
| 67 | 1022 | 0...1 В |
| 68 | 5022 | 0...5 В |
| 69 | 1032 | 0...10 В |
| 70 | 2032 | 0...20 В |
| 71 | 5032 | 0...50 В |
| 72 | 1042 | 0...100 В |
| 73 | 1242 | 0...120 В |
| 79 | 1342 | 0...125 В |
| 74 | 1542 | 0...150 В |
| 75 | 2042 | 0...200 В |
| 76 | 2542 | 0...250 В |
| 77 | 3042 | 0...300 В |
| 78 | 4042 | 0...400 В |
| 81 | 1024 | 0...1 А АС |
| 82 | 2024 | 0...2 А |
| 83 | 5024 | 0...5 А |
| Номер | Обозначение | Сигнал |
| 2 | 2521 | 0...+2,5 В |
| 3 | 5021 | 0...+5 В |
| 4 | 4021 | +1...+5 В |
| 5 | 1031 | 0...+10 В |
| 6 | 8021 | +2...+10 В |
| 9 | 4213 | 4...20 мА |
| Номер | Обозначение | Диапазон |
| 3 | 61 | 45...60 Гц |
| Обозначение документации | Обозначение | Номер для заказа |
| МЕ.008103.101-6253 | CSG.859.7502.1031.61 | 08106253 |
| Параметр | Значение |
|---|---|
| Диапазоны входных сигналов переменного напряжения | от 0…50мВ до 0…400В СКЗ |
| Диапазоны входных сигналов переменного тока | от 0…1А до 0…5А СКЗ |
| Диапазон выходного сигнала | 0...+2,5В, 0...+5В, +1...+5В, 0...+10В, +2...+10В, 4-20мА |
| Пределы допускаемой основной приведенной к выходному диапазону преобразования погрешности | ±0,5% |
| Питание преобразователя | напряжение постоянного тока в диапазоне от +18В до +36В |
| Номинальное значение | +24В DC |
| Напряжение гальванической развязки между входом и выходом | не менее 1500 В |
| Рабочая температура окружающего воздуха | от -40°С до +60°С |
| Вид клемм для подключения проводов | пружинные для провода сечением до 1,5мм2 |
| Габаритные размеры | 6,0 x 93,5 х 63,7мм |
