Прибор технологической сигнализации ПТС-164, ПТС-164МИ

Прибор технологической сигнализации ПТС-164, ПТС-164МИ предназначен для обобщенной и поканальной сигнализации параметров технологических процессов, значения которых в процессе работы превышают те или иные технологические уставки и используется в локальных и комплексных системах промышленной автоматизации производственных процессов, в схемах технологической и аварийной сигнализации.

Прибор ПТС-164 состоит из одного блока ПТС-25 (ведущее устройство или прибор обобщенной сигнализации) и от одного до восьми блоков ПТС-85 (ведомое устройство или прибор поканальной сигнализации). Каждый блок ПТС-85 обеспечивает восемь каналов сигнализации.

ПТС-164 является полнофункциональной заменой ПТС-64, а также имеет дополнительные функции:

• Фиксация в памяти аварийных событий (запоминание)
• 4 настраиваемые канала обобщенной сигнализации из которых 2 канала имеют независимые регулируемые задержки срабатывания
• Плавное регулирование частоты срабатывания сигнализации
• Выходной ток блока поканальной сигнализации увеличен до 50 мА

Функциональные возможности

• Срабатывание одного из четырех каналов обобщенной сигнализации блока ПТС-25 в случае срабатывания одного из каналов сигнализации блока ПТС-85.
• Срабатывание поканальной сигнализации блока ПТС-85 и обобщенной сигнализации блока ПТС-25 отображается как по месту, то есть на блоках ПТС-25 и ПТС-85 есть соответствующие индикаторы, так и выводятся наружу.
• Сигналом сигнализации блоков ПТС-85 и ПТС-25 может быть статический сигнал (постоянное свечение) или динамический с частотой задаваемой пользователем в диапазоне от 0.75 до 2.8 сек.
• В рабочем режиме с прибора ПТС-25 производится кнопочное управление квитированием (снятием) сигнализации.
• В тестовом режиме с ПТС-25 производится кнопочное управление проверкой сигнализации.
• Запоминание аварийных событий после возврата параметра в норму
• Настраиваемый фильтр ложных срабатываний сигнализации (задержка на включение сигнализации)

Составные узлы

Блок ПТС-25 (ведущее устройство) содержит:

• Четыре независимых канала обобщенной сигнализации с регулируемой частотой срабатывания F1 и F2.
• Задатчик частоты сигналов сигнализации F1 и F2.
• Задатчик задержки срабатывания сигнализации для 3 и 4 каналов.
• Узел квитирования сигнализации.
• Узел проверки сигнализации.

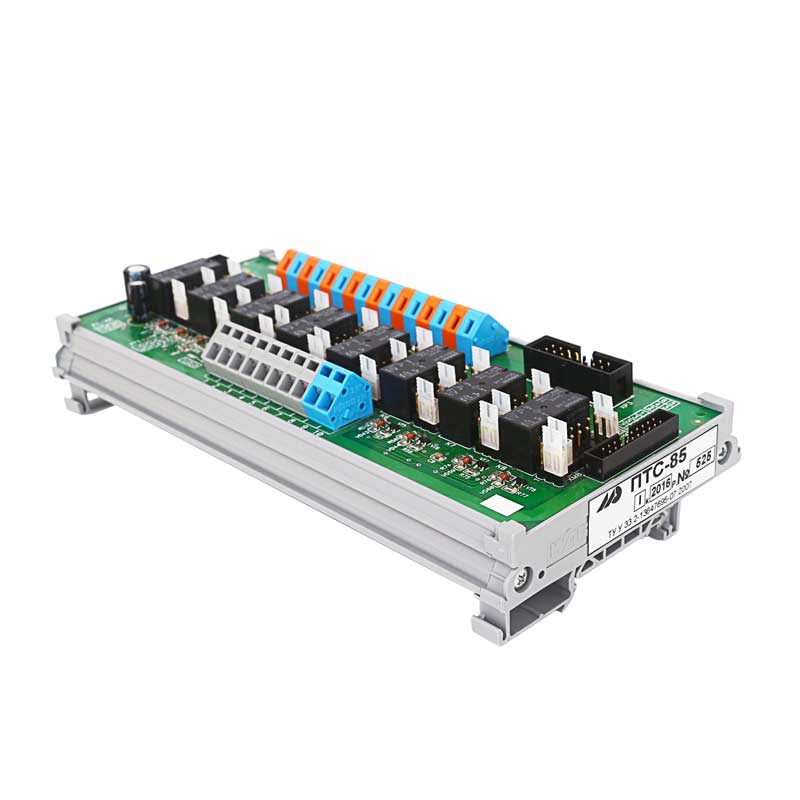

Блок ПТС-85 (ведомое устройство) содержит:

Восемь независимых каналов сигнализации с возможностью поканального выбора сигнала сигнализации (статического или динамического с задаваемой частотой) и номера канала срабатывания обобщенной сигнализации на ПТС-25.

Эксплуатационные ограничения при использовании блока

Место установки блока ПТС-164 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения блока;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей изделия;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации блока необходимо исключить:

• попадание токопроводящей пыли или жидкости на поверхность блока;
• наличие посторонних предметов вблизи изделия, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к изделию провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

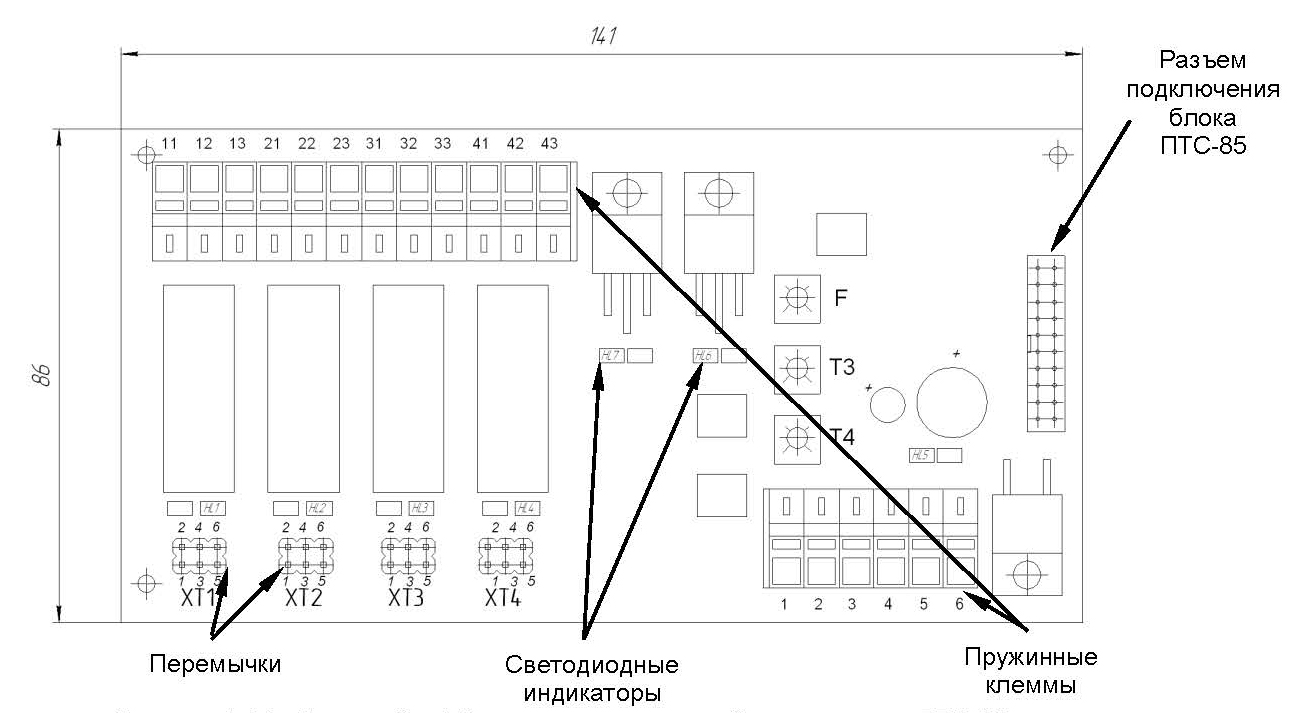

Рис.1 Габаритные размеры
