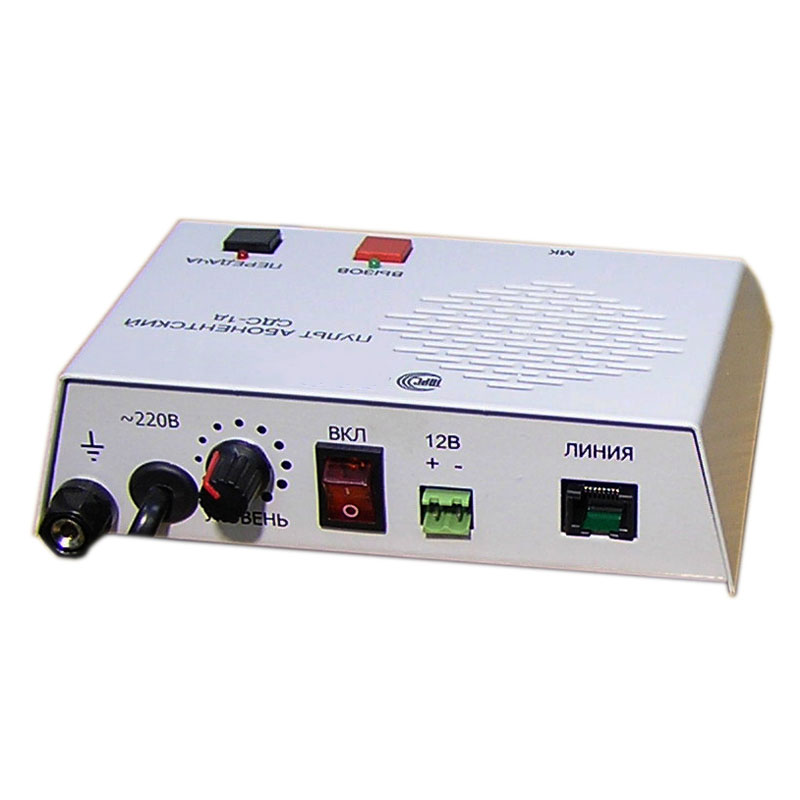

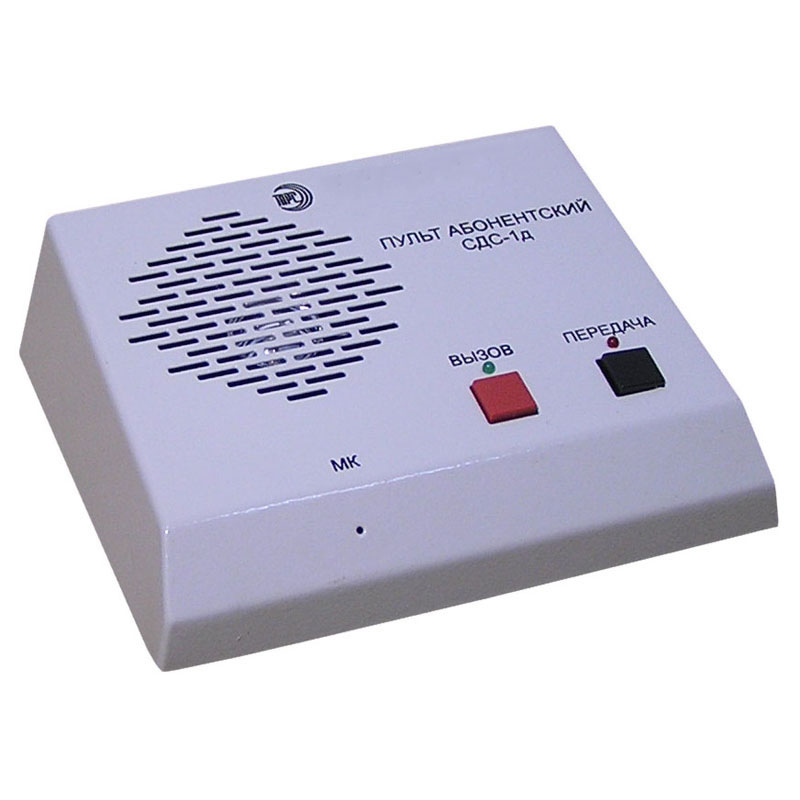

Пульт абонентский СДС-1д
Пульт абонентский СДС-1д является оконечным устройством системы селекторной связи СДС-32, которая является модернизированным вариантом системы "Диалог-64".
Режимы работы
Устройство поддерживает следующие режимы работы:
- "УЧАСТНИК". Абонент может как выступать так и прослушивать в селекторном совещании;
- “СЛУШАТЕЛЬ”. Позволяет абоненту только прослушивать селекторное совещание;
- “ИСКЛЮЧЕН”. В данном режиме абонент никак не участвует в селекторном совещании.

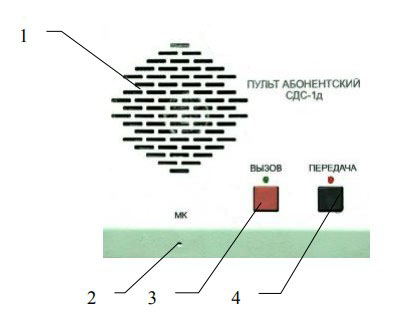

Рис.1 Схема конструкции пульта СДС-1Д
- динамик
- микрофон
- кнопка с индикатором запроса на связь
- кнопка с индикатором управления передачей
Функциональные возможности
- индикация отправки запросов на связь;
- звуковое оповещение приглашения в селектор у абонентов;
- регулировка уровня срабатывания VOXа;
- регулировка уровня срабатывания перебоя;
- регулировка усиления микрофона.
| Параметр | Значение |
|---|---|
| Максимальное количество абонентов в селекторе | 32 |
| Число приоритетов абонентов | 3 |
| Выходная мощность усилителя мощности, Вт | 1 |
| Акустическая система | Встроенная |
| Мощность акустической системы, Вт | 1 |
| Максимальная удаленность пультов в системе, м | 800 |
| Тип линии связи | Витая пара |
| Уровень входного сигнала из аналоговой линии, дБ | -26 ... +4 |
| Уровень выходного сигнала в линию, дБ | -14 ... +4 |
| Тип аналогового порта | Симметричный трансформаторный |
| Пределы плавной регулировки уровня передачи сигнала в линию, дБ | -3 ... +3 |
| Неравномерность частотной характеристики в диапазоне частот от 300 Гц до 3,4 кГц, дБ | не более 3 |
| Нелинейные искажения, % | не более 5 |
| Отношение сигнал/шум, дБ | не менее -60 |
| Электрический интерфейс линии связи | RS-485 |
| Основное питание | 187 – 242 В 50 Гц |
| Резервное питание | 12 В постоянный ток |
| Потребляемая мощность, Вт | не более 5 |
| Габаритные размеры, мм | 200х200х50 |
