Раздвоитель и растроитель сигналов PSA-10
Раздвоитель и растроитель сигналов PSA-10 предназначен для преобразования входного сигнала постоянного тока в нормированный гальванически изолированный выходной сигнал постоянного тока.
Устройство и принцип действия

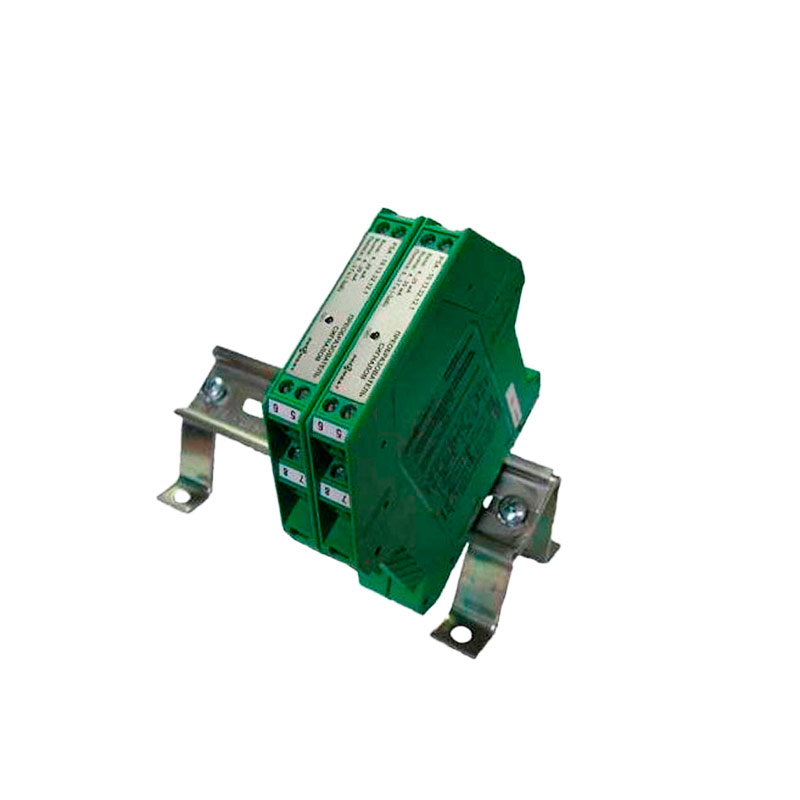

Преобразователи PSA-102, 103 выполнены в компактном корпусе из пластмассы, способным обеспечивать уровень защиты IP20, и предназначены для монтажа на DIN-рейке марки TS35. Конструкция предусматривает комплектацию входными, выходными видами проводки, которые вместе с проводами питания подключены к установленным на корпусе клеммам.
Сигнал, с входных клемм преобразователя поступает на вход входного масштабирующего усилителя, с выхода которого сигнал поступает на вход оптронной гальванической развязки. С выхода оптронной гальванической развязки сигнал поступает на вход выходного масштабирующего усилителя, осуществляющего фильтрацию и формирование нормированного выходного сигнала, который поступает на выходные клеммы преобразователя .
В преобразователе, дополнительно, предусмотрен режим "Ручное управление" (« РУ »), который позволяет с помощью регулировки на передней панели преобразователя , вручную , изменять значения выходного нормированного сигнала по шкале 0...100%.

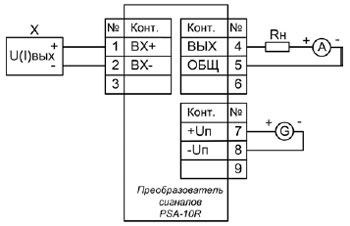

Рис.1. Схема подключения преобразователя для проведения поверки, где
X - калибратор сигналов; Rн - образцовое сопротивление нагрузки; А - вольтметр универсальный в режиме измерения постоянного тока { мА }%; G - источник питания
| Параметр | Значение |
|---|---|
| PSA-102 | 1 вход и 2 аналоговых выхода |
| PSA-103 | 1 вход и 3 аналоговых выхода |
| Входные сигналы | постоянный ток и напряжение |
| Выходные сигналы | нормированный сигнал постоянного тока, гальванически изолированный от других сигналов |
| Питание токовой петли | от разделительного внутреннего трансформатора |
| Вид зависимости выходных от входных сигналов | линейная |
| Потребляемая мощность PSA-102 | до 1,4 Вт |
| Потребляемая мощность PSA-103 | до 1,7 Вт |
| Уровень сопротивления нагрузки одного выхода при нормированном выходном сигнале 0…5 мА | 50…2000 Ом |
| Уровень сопротивления нагрузки одного выхода при нормированном выходном сигнале 0(4)…20 мА | 20…510 Ом |
| Электропитание раздвоителя и растроителя серии PSA-10 | +12…+36 В |
| Вид гальванической изоляции между входом и выходами по установленным сигнальным цепям | оптрон (оптическая) |
| Напряжение гальванической развязки (изоляции) | от 1500 В |
| Тип гальванической изоляции между входными и исходными цепями питания | разделительный трансформатор (трансформаторная) |
| Рабочий температурный режим | -10°С … +60°С |
| Защита от превышений уровня входного сигнала | имеется |
| Защита от неправильно подключенной полярности питания | диодный мост |
| Индикатор наличия напряжения электропитания | зеленое свечение светодиода |
| Защита от перенапряжения питания преобразователя | предохранитель диод суппрессор |
| Клеммы с винтовым зажимом провода сечением | 0,14 … 2,5 мм2 |
| Габаритные размеры раздвоителя PSA-102 | 99х17,5х114,5 мм |
| Габаритные размеры раздвоителя PSA-103 | 99х22,5х114,5 мм |
