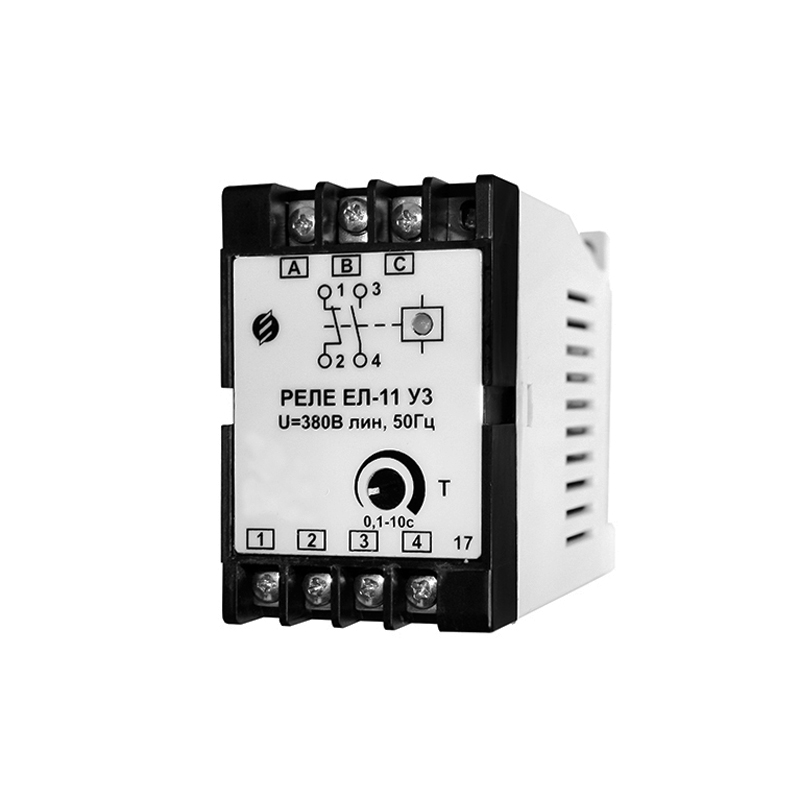

Реле контроля напряжения ЕЛ-11

Реле контроля напряжения ЕЛ-11 предназначено для:

• контроля допустимого уровня сетевого напряжения;
• контроля наличия и правильности чередования фаз в системах трехфазного напряжения;
• контроля отсутствия слипания фаз;
• контроля симметричности сетевого напряжения (перекоса фаз);
• отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления;
• контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
• индикации возникновения или отсутствия аварийной ситуации в контролируемой сети.

Устройство и принцип действия

Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Все элементы схемы смонтированы на плате печатного монтажа, которая вставляется в корпус, состоящий из передней панели и съемного кожуха.

Реле ЕЛ-11 имеет на лицевой панели:

• регулятор (плавный) уставок по времени срабатывания без шкалы с указанием направления изменения уставки;
• световую индикацию двухцветным светодиодом поданного на реле напряжения питания и состояния выходного электромагнитного реле.

Реле не имеет оперативного напряжения питания. Контролируемое напряжение является одновременно и напряжением питания. Все элементы реле смонтированы внутри корпуса.

В отключенном состоянии (отсутствии на входе реле трехфазного напряжения) и при выходе параметров контролируемой сети из допустимых значений контакты 1 -2 выходного реле замкнуты, контакты 3 - 4 разомкнуты.

При подаче на входные клеммы «А», «В», «С» реле трехфазного напряжения контролируемой сети после проверки правильности чередования фаз, наличия и разности между уровнями фазных напряжений (перекоса фаз), при отсутствии аварийных ситуаций в контролируемой сети, т.е. параметры сети находятся в зоне допуска, выходное реле включается: контакты 1 - 2 разомкнуты, 3 - 4 замкнуты . Двухцветный светодиод на передней панели реле светится зеленым цветом. Время готовности реле не превышает 150 мс

Эксплуатация

Реле ЕЛ-11 рассчитаны на эксплуатацию при следующих параметрах окружающей среды:

• диапазон рабочих температур от -40 до +55 °С;
• относительная влажность окружающего воздуха - до 98 % при 25°С;
• атмосферное давление от 550 до 800 мм рт. ст.;
• окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы
