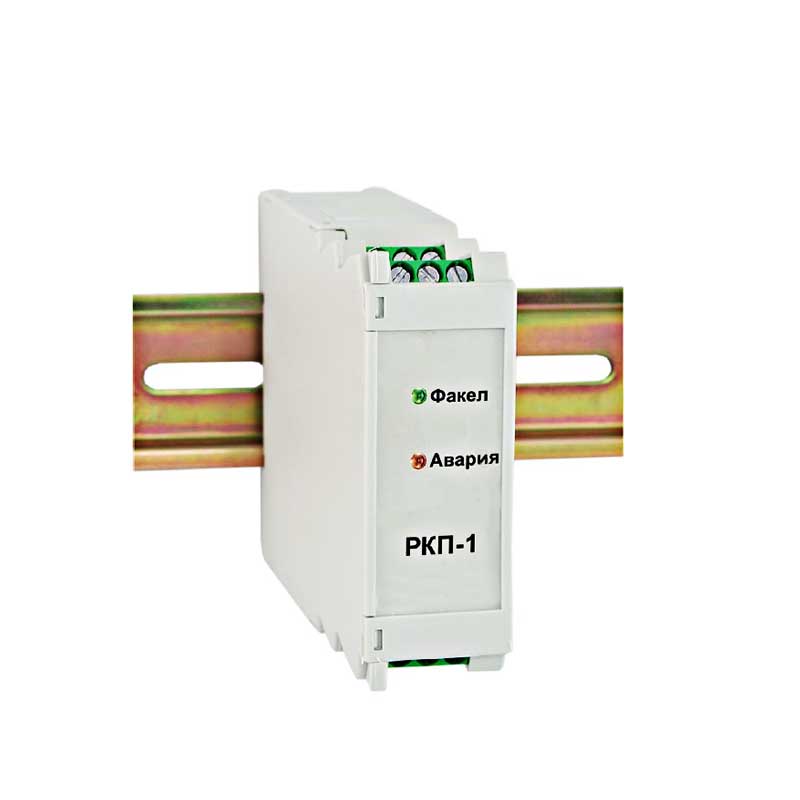

Реле контроля пламени РКП-1

Реле контроля пламени РКП-1 служит для для автоматического контроля пламени в топочных камерах стационарных котлов и печей. Прибор обеспечивает преобразование сигнала от датчика пламени в дискретный сигнал (размыкание контактов реле при отсутствии пламени), а также аварийное включение сигнализации при пропадании пламени (включение красным свечением светодиода «Аварія» на передней панели прибора).

Устройство и эксплуатация

Реле РКП-1 состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс.

Принцип действия реле РКП-1 основан на проводимости ионизированной посредством пламени среды.Реле преобразовывает сигнал от датчика пламени в дискретный сигнал.При наличии пламени на передней панели реле включается светодиод "Факел".Реле осуществляет самоблокировку с внутренней индикацией аварийного сигнала при пропадании пламени.Реле осуществляет аварийное включение сигнализации не более чем через 1 секунду при пропадании входного сигнала путем включения светодиода "Авария" на передней панели.Входным сигналом реле является токовый сигнал не менее 4 мкА.Выходной сигнал обеспечивает коммутацию цепей переменного тока напряжением до 250 В при токе до 8 А.

Комплект поставки

• Реле контроля пламени РКП-1 - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 экземпляр на любое количество реле при поставке в один адрес

Эксплуатационные ограничения при использовании реле

Место установления реле должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должны соответствовать требованиям климатического исполнения реле;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей реле;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению N2 согласно ГОСТ 12997.

При эксплуатации реле необходимо исключить:

• попадание проводящей пыли или жидкости внутрь реле;
• наличие посторонних предметов вблизи реле, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к реле провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

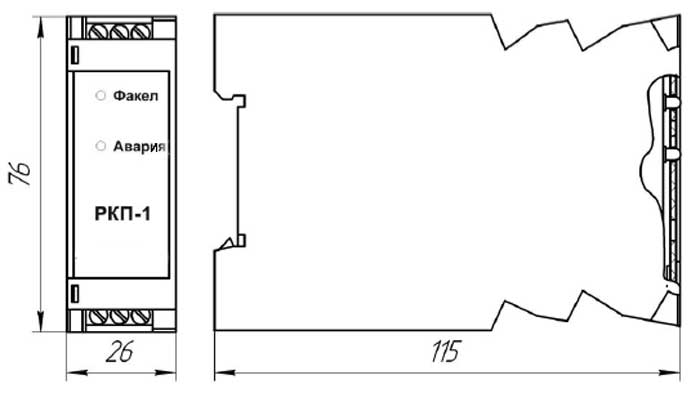

Рис.1 Габаритные размеры РКП-1
