Реле максимального тока РС40М

Реле максимального тока РС40М предназначено для использования в схемах релейной защиты и электроавтоматики, а также для эффективной замены электромеханических реле тока РТ-40.

Конструктивное исполнение

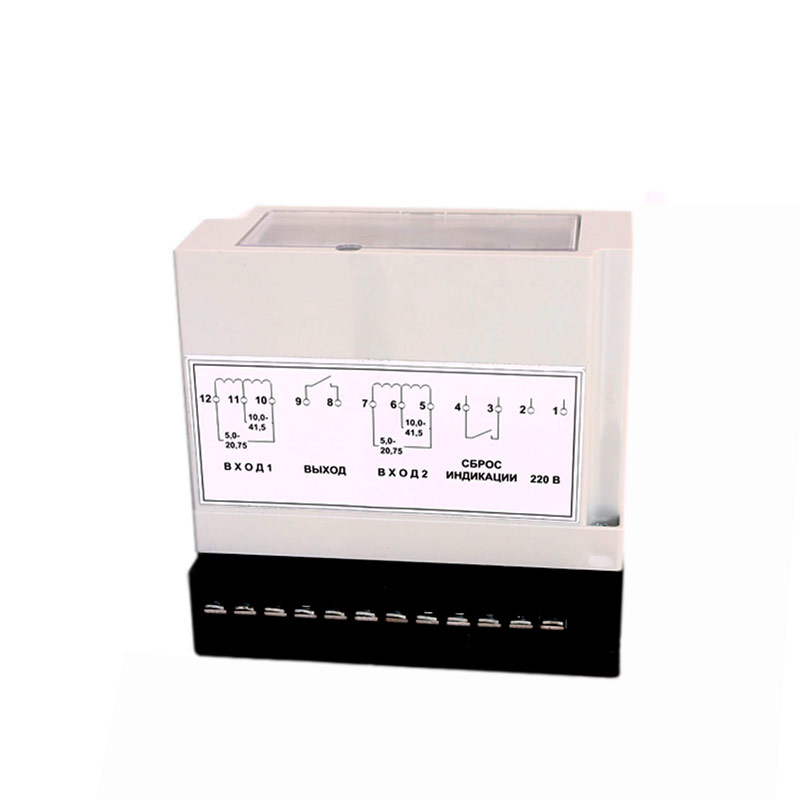

Реле изготовлено в прямоугольном пластмассовом корпусе , который состоит из основы и крышки. На верхней поверхности основы закреплены при помощи угольников плата реле А1 и плата уставок А2 .

Платы соединены между собой перемычками. На плате уставок реле РС40М, РС40М2 размещены гнезда для задания уставок тока срабатывания. На плате уставок реле РС40М1, кроме этого, находятся гнезда для задания уставок времени и для незадействованных в задании уставок перемычек.

Над платой уставок размещена панель с маркировкой и отверстиями для установки перемычек в гнезда при задании уставок. Трансформатор Т (Т1, Т2 - для РС40М2) закреплен на угольнике при помощи пластины. Снизу, на основании корпуса, размещена скоба, позволяющая крепить реле на место реле РТ40 (скоба поставляется по отдельному заказу).

Крышка корпуса крепится к основанию двумя винтами, один из которых пломбируется мастикой. На верхней стенке крышки размещена прозрачная панель, позволяющая визуально определять расположение перемычек в гнездах платы уставок. Панель съемная, что позволяет изменять уставки без снятия крышки. Для этого панель необходимо зацепить, используя паз и высвободить защелки панели.

На основании корпуса размещен ряд контактных клемм с зажимами для подключения проводников. С внешней стороны корпуса клеммы закрыты защитной крышкой с отверстиями для отвертки. Защитная крышка вставлена в направляющие и фиксируется защелками.

Конструкция клемм позволяет подключать проводники как с внешней стороны корпуса, так и с внутренней .
