Реле максимального тока РС80М
Реле максимального тока РС80М предназначено для использования в схемах релейной защиты и противоаварийной автоматики, в том числе для замены электромеханических реле РТ80, 90.
Конструктивное исполнение

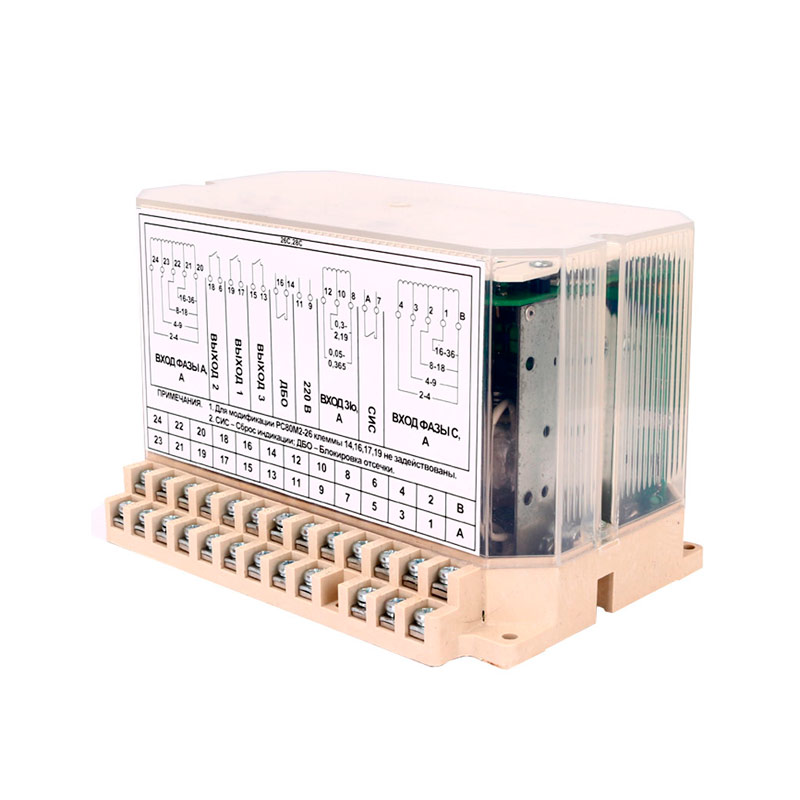

Реле изготовлено в прямоугольном пластмассовом корпусе, который состоит из основы и крышки. Внутри корпуса расположены плата реле А1 и плата установок А2 (горизонтально). Платы закреплены на двух вертикальных пластинах и соединены между собой перемычками из провода. На пластинах расположены: трансформатор TV и триак VS1 с радиатором. Над платой установок расположена панель с маркировкой и отверстиями для установки сьемных перемычек в соответствующие гнезда при выставлении уставок. На плате уставок А2, справа от панели, расположен разьем , который используется для хранения на задействованных сьемных перемычек.
Крышка корпуса изготовлена из прозрачной пластмассы, или из непрозрачной пластмассы с прозрачной вставкой, которая разрешает визуально контролировать наличие или отсутствие в соответствующих гнездах платы устанвок сьемных перемычек. Крышка крепится двумя винтами, которые могут использоваться потребителями для пломбирования во время эксплуатации.
| Параметр | Значение |
|---|---|
| Ток срабатывания, разница в срабатывании тока ± 1,5 | диапазон 0,4…36,4А |
| Относительная погрешность времени в рабочем температурном интервале | ±10 % |
| Относительная погрешность тока срабатывания отсечки в рабочем температурном интервале и в максимальной токовой защите | ±10 % |
| Возвратный коэффициент реле | 0,85 - 0,95 |
| Стойкость к изнашиванию | 1000000 циклов ВО |
| Мощность на минимальном пороге срабатывания реле, ВА | 0,7- 1,5 |
| Габариты (мм) | 125х195х127 |
