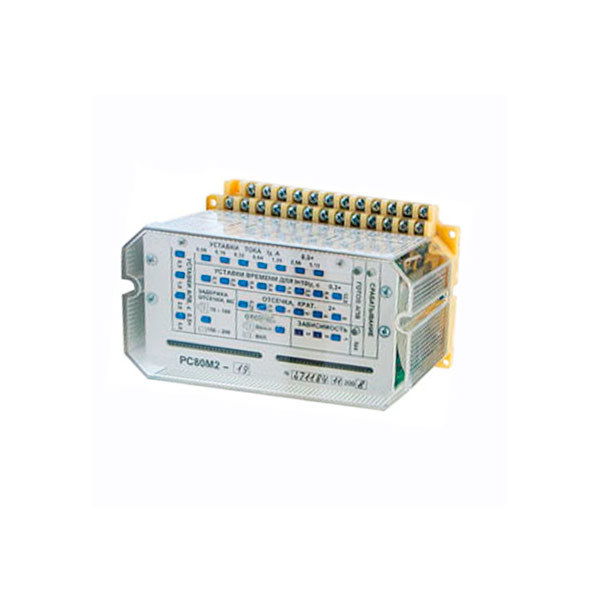

Реле максимального тока РС80М2 с блинкером 9,10,15...17

Реле максимального тока РС80М2 с блинкером 9,10,15...17

Устройство и принцип действия

Реле РС80М2-9,10,16,17 содержат два переключающих выходных контакта (ВЫХОД1, ВЫХОД2) и группу сигнальных контактов ВЫХОД3, состоящую из одного замыкающего (НР) и одного размыкающего (НЗ) контактов. При этом группа контактов ВЫХОД3 является двухстабильной. Срабатывание контактов ВЫХОД3 происходит одновременно со срабатыванием контактов ВЫХОД2. Возврат в исходное состояние контактов ВЫХОД3 происходит только после кратковременной подачи на вход реле СБРОС ВЫХОДА 3 постоянного или переменного напряжения значением 220 В ± 20% (приложения 2, 2а). Реле РС80М2-18 содержит замыкающий выходной контакт ВЫХОД1 повышенной мощности.

Реле с РС80М2 блинкером во время срабатывания включает сигнализацию, персонал может легко визуально определить, какой именно агрегат сработал. Во время срабатывания изменяется положение сигнальных флажков (блинкеров) или черно-белых сегментов. После устранения неисправности и причины срабатывания реле флажок устанавливается в первоначальное положение.
