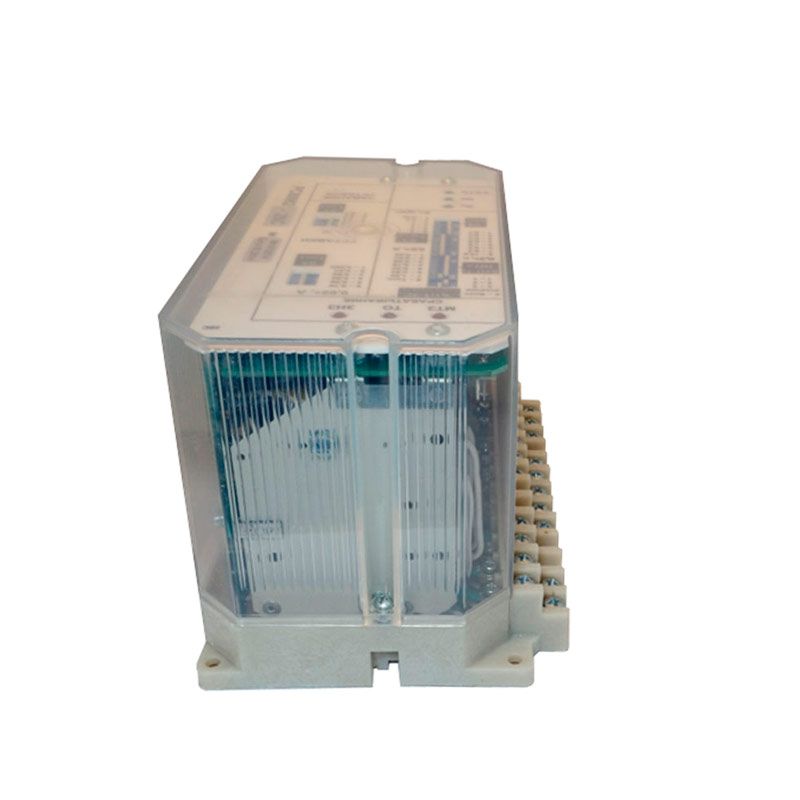

Реле максимального тока РС80М2

Под заказ

Производитель:

Документация:

Реле максимального тока РС80М2 предназначено для использования в схемах релейной защиты и противоаварийной автоматики.

Функциональные возможности

Реле РС80М2 обеспечивают:

максимальную токовую защиту (МТЗ) с независимой и двумя зависимыми характеристиками срабатывания (по выбору с передней панели);
токовую отсечку (ТО) с временной задержкой (70- 1 00) мс или (1 50-200) мс, которая задается с передней панели;
возможность отключения токовой отсечки с передней панели (для всех модификаций);
возможность задания общих для всех фаз уставок тока срабатывания МТЗ, тока срабатывания отсечки (в кратностях к току срабатывания МТЗ), времени срабатывания МТЗ;
срабатывание МТЗ и (или) токовой отсечки по наибольшему из входных токов.

Технические характеристики
Модификации	Уставки тока срабатывания МТЗ (диапазон , А)	Уставки тока срабатывания МТЗ (кол)	Уставки тока срабатывания МТЗ (дискр., А)	Уставки выдержки времени (диапазон , А)	Уставки выдержки времени (кол)	Уставки выдержки времени (дискр., А)	Уставки кратности тока отсечки (диапазон , А)	Уставки кратности тока отсечки (кол)	Уставки кратности тока отсечки (дискр., А)
РС80М2- 1,2,3,4,9, 10, 18	0,4 - 0,91; 0,8 - 1,82; 1,6 - 3,64; 3,2 - 7,28	128	0,004; 0,008; 0,016; 0,032	0,3 - 25,8	256	0, 1	2 - 17,75	64	0,25
РС80М2- 5,6,7,8, 17; РС80М3-1,2,3	1 - 2,27; 2 - 4,54; 4 - 9,08; 8 -18, 16	128	0,01; 0,02; 0,04; 0,08	0,3 - 25,8	256	0, 1	2 - 17,75	64	0,25
РС80М2-16	0,5 - 1,135; 1 - 2,27; 2 - 4,54; 4 - 9,08	128	0,005; 0,01; 0,02; 0,04	0,3 - 25,8	256	0, 1	2 - 17,75	64	0,25
