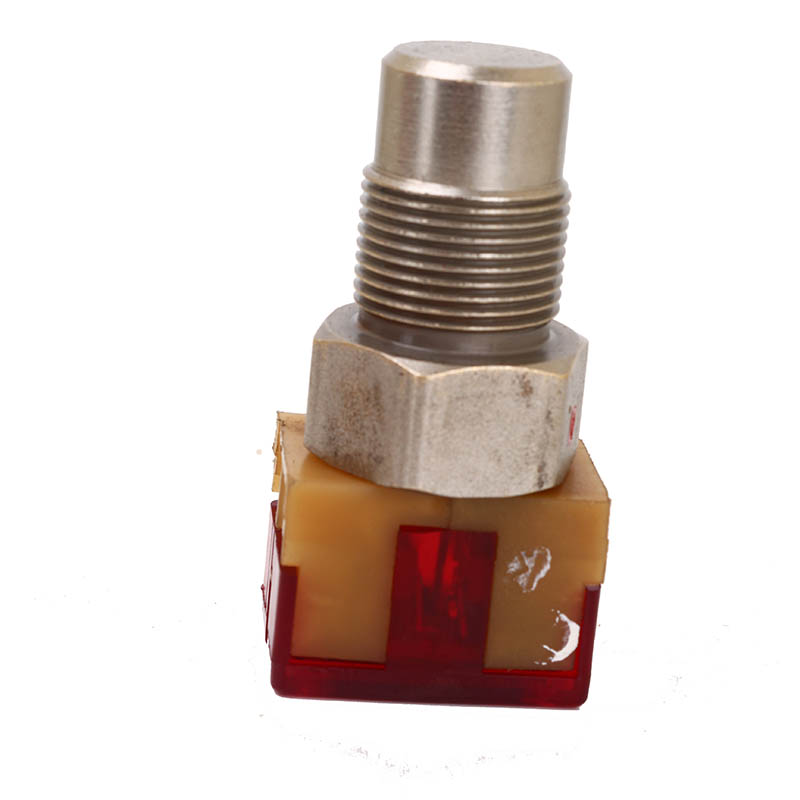

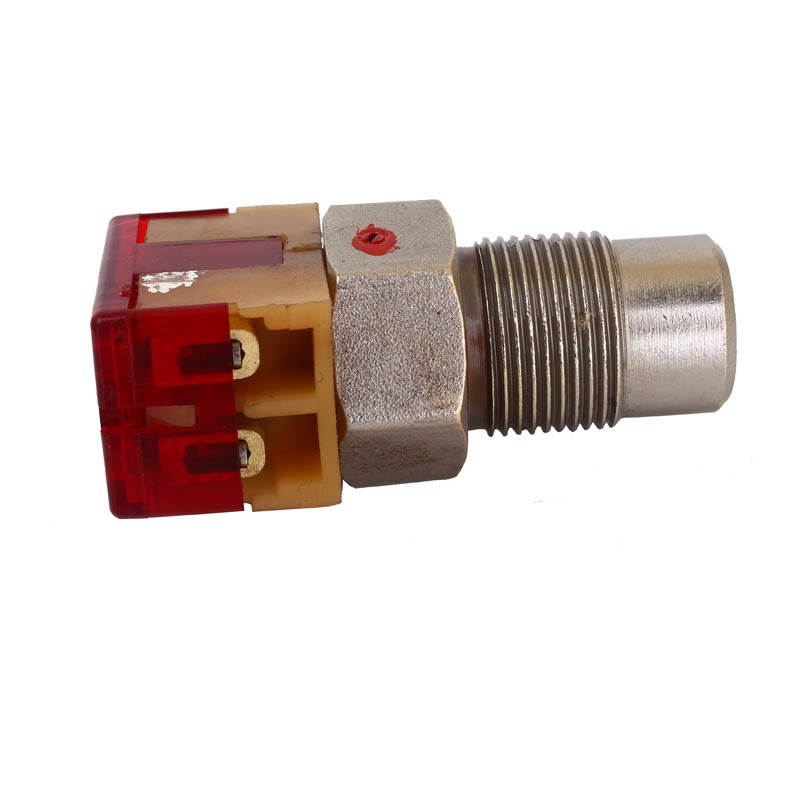

Реле температурное ТРМ-11

Реле температурное ТРМ-11-11 предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды и коммутации цепей постоянного и переменного тока частоты 50 и 60 Гц номинальным напряжением до 220 В.

Реле ТРМ-11-11 - реле с одним переключающим контактом. Реле соответствует нормам ТУ У 31.2-05769219-010:2008.

Принцип работы

Принцип работы реле ТРМ-11 основан на свойстве термомагнитного материала изменять свою магнитную проницаемость с изменением температуры.

В металлическом корпусе размещены термомагнитное кольцо и два изоляционных вкладыша, которые предохраняются от проворота двумя винтами. Контактная система состоит из двух частей: подвижной — мостика и неподвижной — выводов. На выводы надеты винтовые зажимы. Для защиты реле от попадания внутрь посторонних предметов его верхняя часть закрыта крышкой. К пружине, закрепленной во вкладышах, крепятся скоба и планка. В скобе закреплен постоянный магнит.

В исходном положении постоянный магнит притянут к термомагнитному кольцу, контакт 1-2 замкнут. При увеличении температуры магнитная проницаемость уменьшается, и при достижении определенной температуры термомагнитный материал теряет свои магнитные свойства настолько, что постоянный магнит под действием пружины отходит от кольца и контакт 1-2 размыкается.

При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между кольцом и магнитом возникает сила магнитного притяжения, и когда эта сила станет больше силы пружины, магнит притянется к кольцу, в результате чего контакт 1-2 замкнется.

Конструкция реле

Реле ТРМ-11-11 изготавливаются в исполнении 0 (для работы во всех макроклиматических районах на суше, кроме макроклиматического района с очень холодным климатом) и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

Реле также пригодны для эксплуатации:

• в макроклиматических районах с умеренным климатом (У) и макроклиматических районах как с сухим, так и с влажным тропическим климатом (Т) в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3);
• в макроклиматических районах с умеренным и холодным климатом (УХЛ) в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

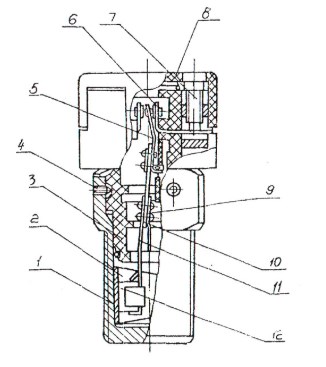

Рис.1 Схема конструкции реле ТРМ-11

1. корпус;
2. термомагнитное кольцо;
3. изоляционный вкладыш;
4. винт;
5. мостик;
6. выводы;
7. винтовые зажимы;
8. крышка;
9. пружина;
10. планка;
11. скоба;
12. магнит.

Условия эксплуатации

• высота над уровнем моря до 2000м;
• диапазон рабочих температур от -50 до +55°С;
• окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении не более 1g, в диапазоне от 5 до 15Гц при ускорении до 3g.

Расшифровка маркировки

Структура условного обозначения температурного ТРМ-11 при заказе должна иметь следующий вид:

ТРМ-11 - XX1 - XX2 - 04, где:

• ТРМ - буквенное обозначение вида реле;
• 11 - обозначение серии.
• XX1 - количество контактов:
  • замыкающих - 0, 1;
  • размыкающих - 0, 1.
• XX2 - температура уставки:
  • от 25 до 200°C.
• 04 - обозначение вида климатического исполнения:
  • 0 — общеклиматическое;
  • 4 — категории размещения.

Комплектация

Вы может купить реле ТРМ-11 в следующей комплектации:

1. Тепловое реле ТРМ-11 - 1 шт.
2. Техническое описание и инструкция по эксплуатации - 1 экз. на партию, отправляемую в один адрес.
