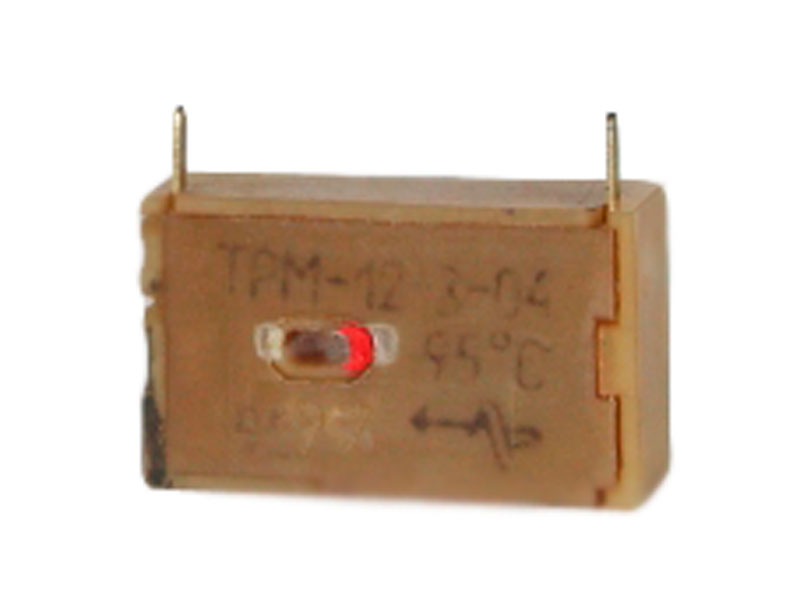

Реле температурное ТРМ-12

Реле температурное ТРМ 12 предназначено для применения в устройствах контроля температуры неагрессивной газовой среды и коммутации электрических цепей постоянного и переменного тока частоты 50÷400 Гц номинальным напряжением до 250 В  в радиоэлектронной аппаратуре и товарах народного потребления.

Конструкция и принцип работы

Принцип действия реле основан на свойстве термо-магнитного материала изменять свою магнитную проницаемость с изменением температуры.

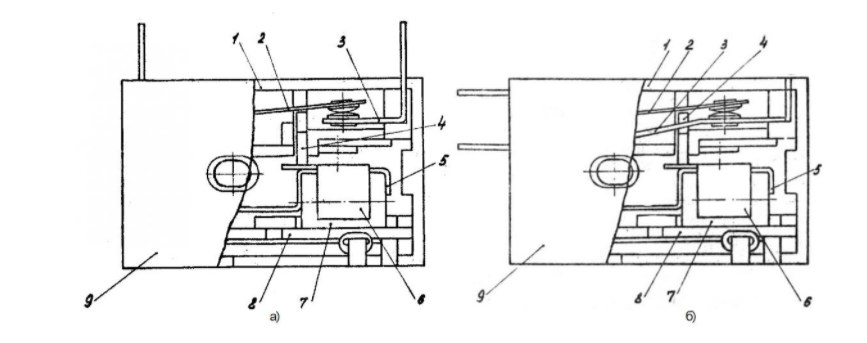

В корпусе (1) размещены контактная система, состоящая из подвижного контакта (2), неподвижного контакта (3) и толкателя (4). К пружине (5) с помощью скобы 6 крепится постоянный магнит (7). Крышка (9) крепится к корпусу и закрывает реле. В исходном положении реле постоянный магнит притянут к термомагнитной скобе (8), контакт замкнут. При увеличении температуры магнитная проницаемость термомагнитного материала уменьшается и при достижении оп­ределенной температуры достигает значения, при котором постоянный магнит под действием силы пружины отходит от скобы (8) и толкатель (4) размыкает контакт.

При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между скобой и магнитом возникает сила магнитного притяжения и когда эта сила станет больше силы пружины (5), магнит притянется к термомагнитной скобе, в результате чего контакт замкнется.

Рис.1 Схема габаритных размеров Реле температурное ТРМ 12

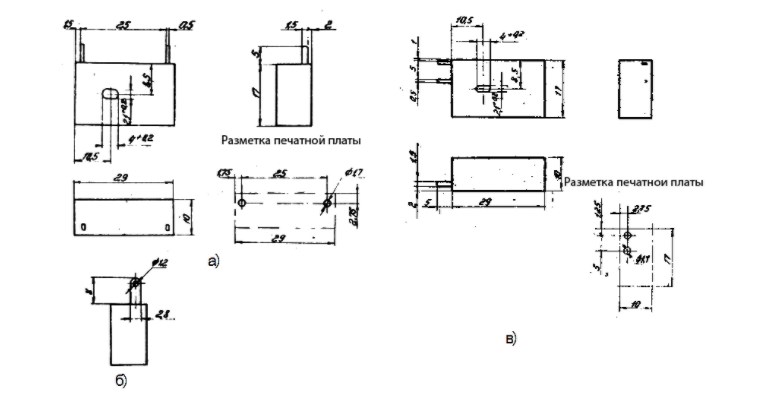

Рис.2 Схема габаритных размеров ТРМ-12

• а) реле ТРМ-12-1
• б) реле ТРМ-12-2
• в) реле ТРМ-12-3
