Реле времени ВС-43

Реле времени ВС-43 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени и применяются в схемах автоматического управления в качестве комплектующих изделий.

Область применения

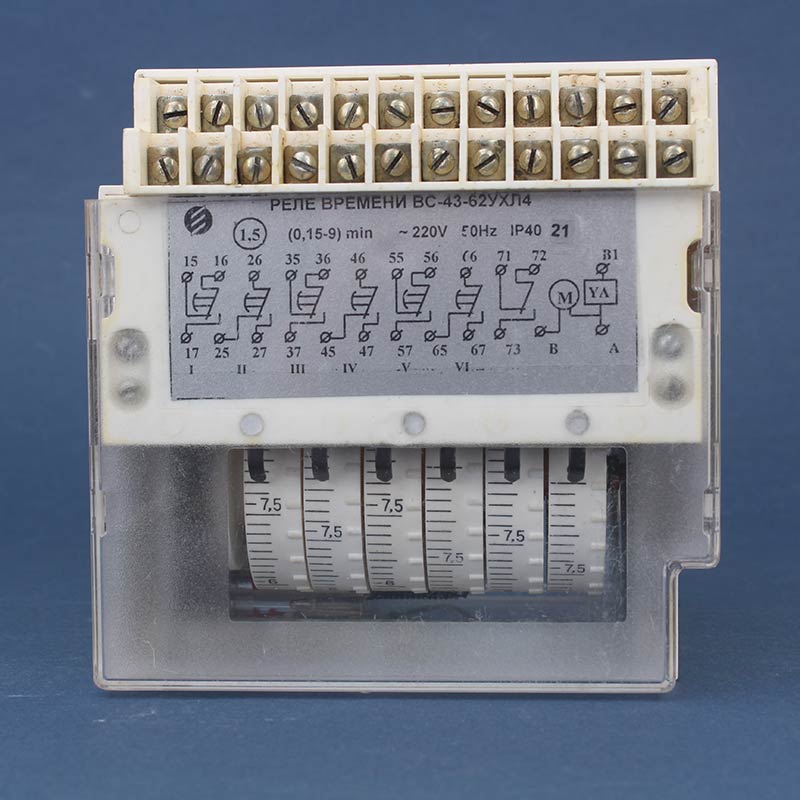

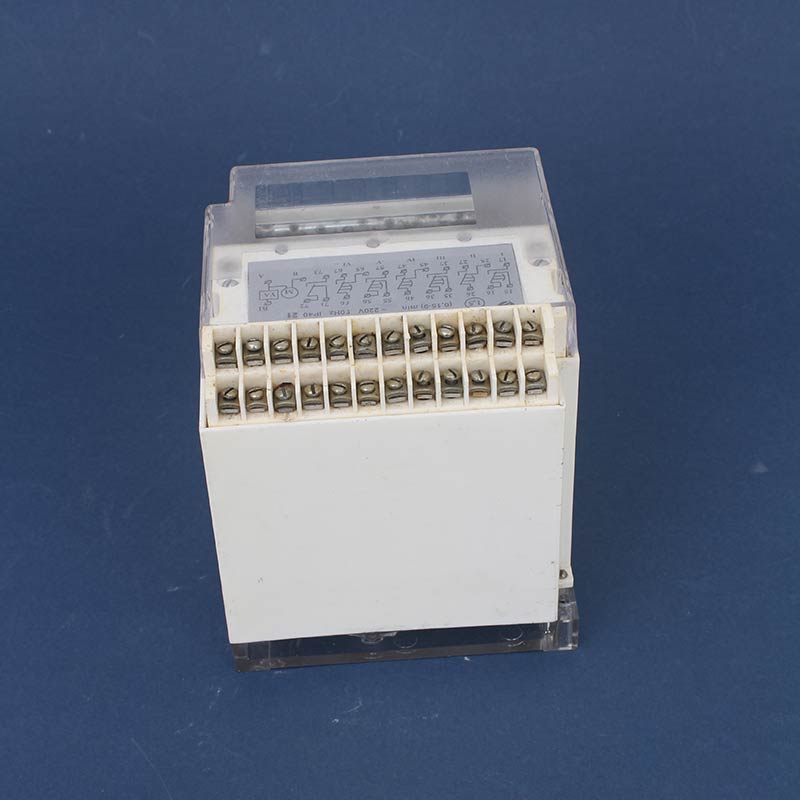

Реле изготавливаются с передним присоединением проводов (монтаж реле - выступающий) в двух конструктивных исполнениях:

• ВС-43-3 - с тремя независимыми цепями с выдержкой времени;
• ВС-43-6 - с шестью независимыми цепями с выдержкой времени.

Конструктивное исполнение

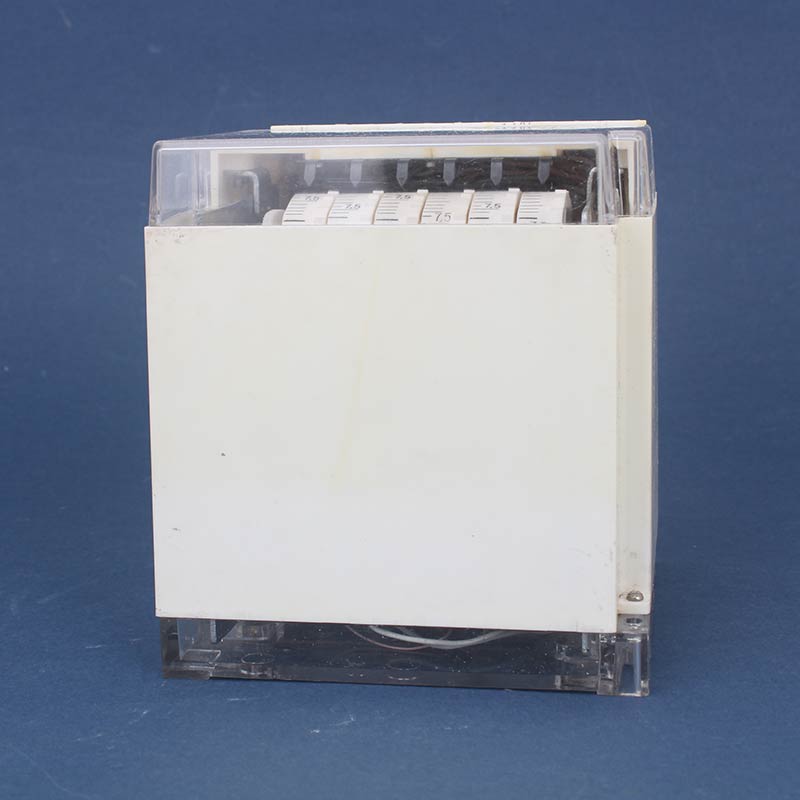

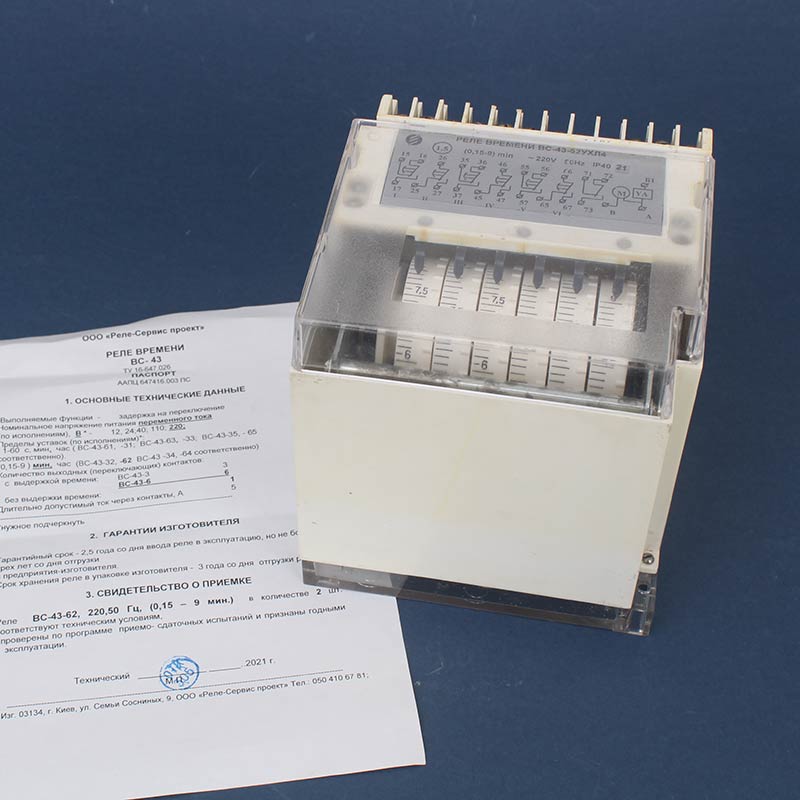

Реле ВС-43 - электромеханическое устройство с приводом от синхронного двигателя. Механизм реле укреплен на пластмассовом основании и закрыт кожухом. С лицевой стороны реле закрывается съемной крышкой, выполненной из прозрачного материала, что позволяет наблюдать за отсчетом выдержек времени. Выдержка времени каждой выходной цепи реле регулируется независимо от выдержки времени остальных выходных цепей. Реле обеспечивает одновременное срабатывание не более двух цепей. Если две любые уставки выдержки времени одинаковы или отличаются одна от другой менее чем двумя делениями шкалы, то остальные уставки должны отличаться от них двумя и более делениями шкалы.

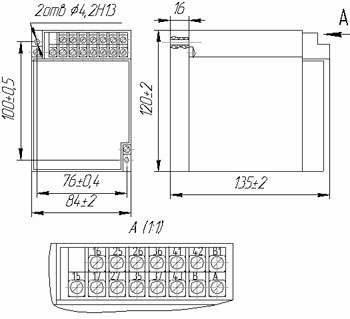

Рисунок 1. Габаритные размеры

Рисунок 2. Установочные размеры и габариты

Эксплуатация

Оптимальными условиями для использования реле времени ВС-43 являются:

• температура окружающего воздуха:
  • для исполнения УХЛ  от -10 до +55°С;
  • для исполнения О от +1 до +55°С;
• относительная влажность окружающего воздуха :
  • для исполнения УХЛ – до 80 % при температуре 25°С;
  • для исполнения О – до 98 % при температуре 35°С;
• воздействие ударных нагрузок при ускорении до 78,4 м / с 2 (8g) и длительности удара от 2 до 15 мс;
• вибрация мест крепления реле с частотой до 60 Гц с максимальным ускорением 19,6 м/с 2 (2g);
• высота над уровнем моря не более 2000 м;
• рабочее положение – на вертикальной или горизонтальной плоскости ( допускается отклонение от рабочего положения не более 5 º в любую сторону ).
