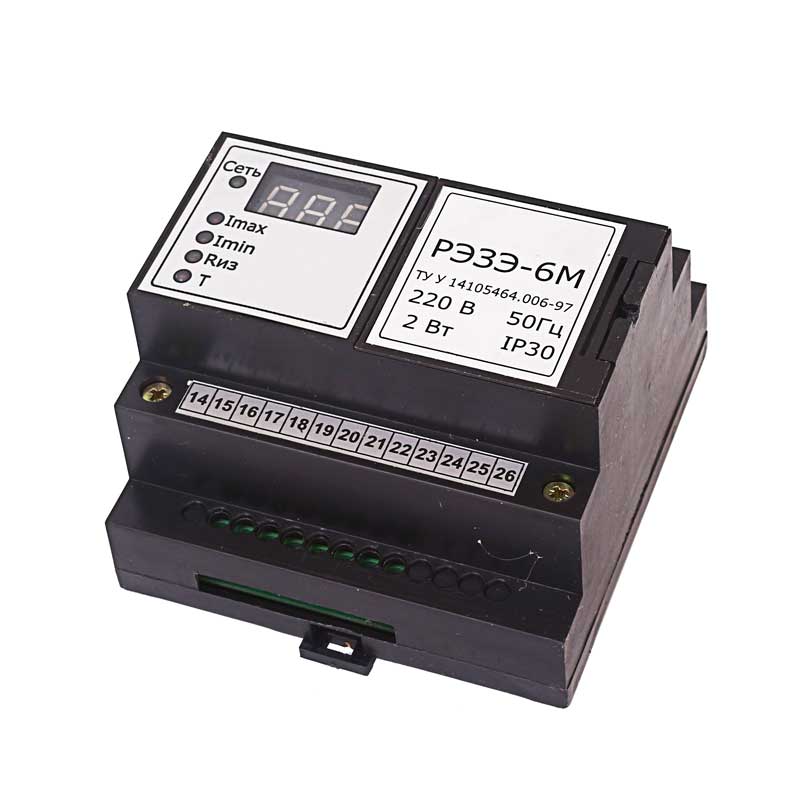

Реле защиты электродвигателя РЭЗЭ-6М

Реле РЭЗЭ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0,55-315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

• недопустимая перегрузка двигателя по току;
• нештатное исчезновение нагрузки двигателя ( например, «сухой ход» водяного насоса);
• недостаточное сопротивление изоляции обмотки относительно корпуса  двигателя в предпусковой период;
• тепловая перегрузка двигателя, обусловленная ухудшением  его охлаждения.

Дополнительные функции

• визуальный контроль тока двигателя или температуры его корпуса;
• выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода или вспомогательных контактов с номинальным рабочим током 0,1 А при амплитуде номинального рабочего напряжения 400 В.

Реле РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры.

Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно,  двигатель.
