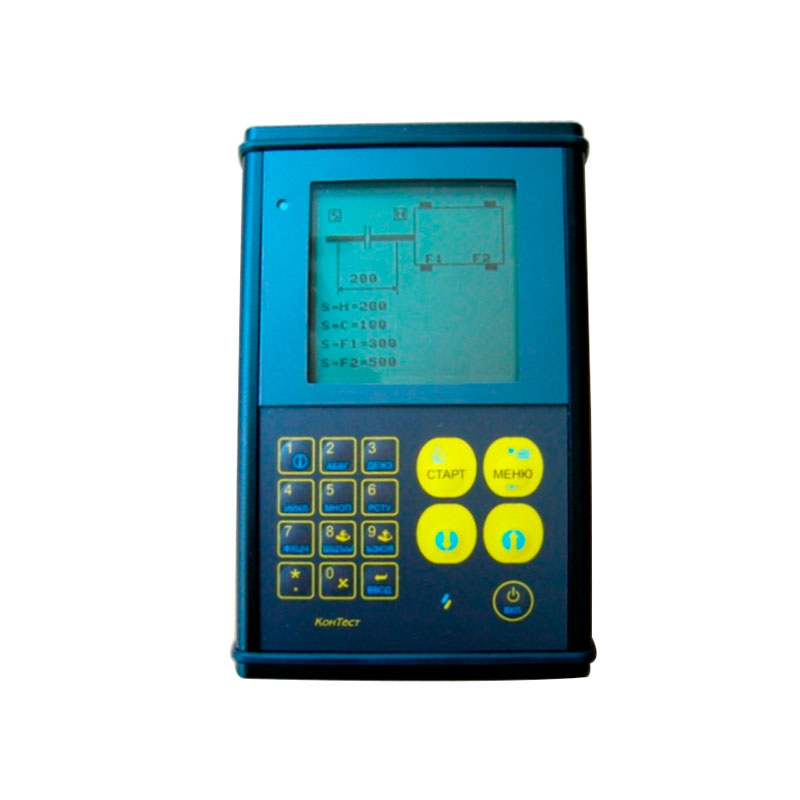

С-911 анализатор вибрации

Анализатор вибрации С-911 предназначен для:

• измерения параметров вибрации (виброперемещения, виброскорости и виброускорения);
• анализа спектра вибрации;
• измерения амплитуды ударного ускорения;
• измерения частоты и фазы вращения механизмов бесконтактным способом;
• оценки несоосности (параллельной и угловой) осей валов механизмов и машин.

Область применения

Анализатор может применяться в различных отраслях народного хозяйства при:

• контроле и анализе технического состояния вращающихся машин и механизмов, в том числе подшипников;
• проведении уравновешивания роторов (балансировка) в собственных опорах в условиях эксплуатации;
• коррекции относительного положения (выверка) сочлененных валов (горизонтально и вертикально расположенных) механизмов и машин.

Устройство и принцип действия

Анализатор состоит из блока электронного (БЭ) и первичных преобразователей:

• акселерометра пьезоэлектрического С11,
• щупа ударных импульсов,
• преобразователя тахометрического,
• блоков излучения-приема лазерного.

Принцип измерения параметров вибрации при помощи анализатора состоит в следующем. При помощи первичных преобразователей акселерометра или щупа, механические колебания преобразовываются в электрический сигнал, пропорциональный параметрам вибрации (виброперемещению, виброскорости, виброускорению, амплитуде ударного ускорения). Этот сигнал нормируется, усиливается и фильтруется, для выделения в заданном диапазоне частоты. После этого аналоговый сигнал преобразуется в цифровой код, обрабатывается по заданным алгоритмам и отображается на индикаторе анализатора в виде числовых значений и графических зависимостей измеряемых величин.

Принцип измерения частоты вращения основан на использовании бесконтактного оптического таходатчика, способного излучать и принимать отраженный от вращающегося механизма сигнал. Этот сигнал, содержащий информацию о частоте вращения, преобразовывается в пропорциональный электрический сигнал, обрабатывается по заданному алгоритму и отображается индикаторе.

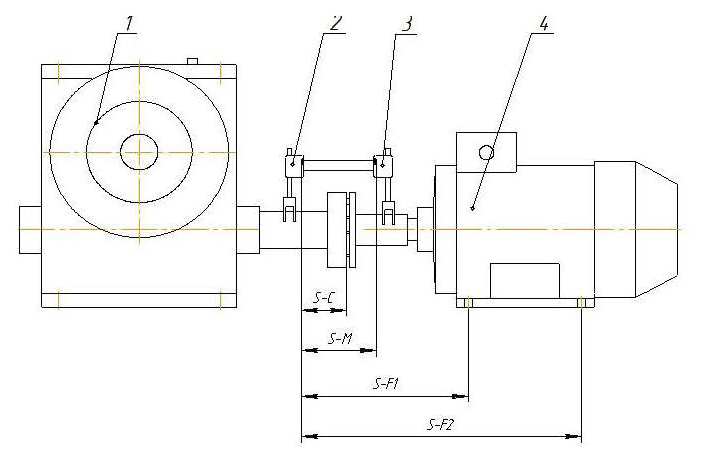

Рис.1 Общий вид сочлененных механизмов с горизонтальным расположением вала и расстояние между их элементами БИП.

где S-M - расстояние между БИП

• S-C - расстояние между БИП «S» и плоскостью центровки механизмов;
• S-F1 - расстояние между БИП «S» и парой опор 1 (F1) механизма «М»;
• S-F2 - расстояние между БИП «S» и парой опор 1 F2 (должно быть больше S-F1).

1 – механизм «S»;

2 – БИП, закрепленный на валу механизма «S»;

3 – БИП, закрепленный на валу механизма «М»;

4 – механизм «М».

Комплектация

В стандартный набор поставки анализатора вибрации С-911 входят:

• блок электронный - 1шт;
• акселерометры - 2 шт.;
• щуп ударных импульсов - 1 шт.;
• преобразователь тахометрический - 1 шт.;
• блок излучения-приема лазерного излучения - 2 шт.;
• аккумуляторы - 4 шт. (наличие - в соответствии с заказом);
• блок питания от сети - 1шт. (наличие - в соответствии с заказом);
• универсальное устройство для установки блок излучения-приема лазерного излучения 1 шт.;
• кабели соединительные - количество в соответствии с заказом;
• кабель передачи информации на ПЭВМ - 1 шт.;
• программное обеспечение - 1 комплект (номенклатура в соответствии с заказом);
• транспортная упаковка - 1 шт. (в соответствии с заказом);
• руководство по эксплуатации С911.22439630.005.09 РЭ - 1 экз.
