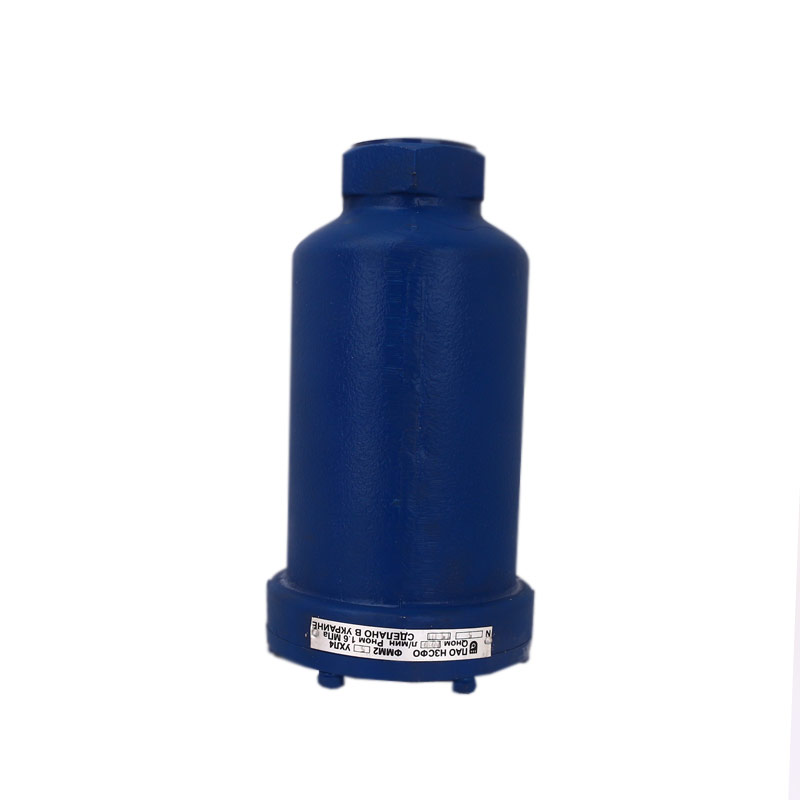

Сепаратор магнитный ФММ27
Сепаратор магнитный ФММ27 предназначен для комплектации металлорежущих станков, кузнечно-прессового и другого оборудования.
Устройство и принцип действия
Загрязнённая жидкость поступает в сепаратор через входное отверстие и попадает в полость между магнитным патроном и пружинными элементами. Магнитные частицы осаждаются на магнитном патроне, и далее жидкость, проходя через зазоры в пружинных элементах, дополнительно очищается от немагнитных и остаточных магнитных частиц и поступает в выходное отверстие сепаратора.
Применение магнитного сепаратора ФММ27 даёт возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости.
| Наименование | Значение |
| D | 290 |
| D1 | 245 |
| D2 | 205 |
| D4 | 148 |
| L | 330 |
| H | 385 |
| h | 120 |
| D3±0,3 | 170 |
| H1 | 148±1,0 |
| dH14 | 94 |
| d1H14 | 18 |

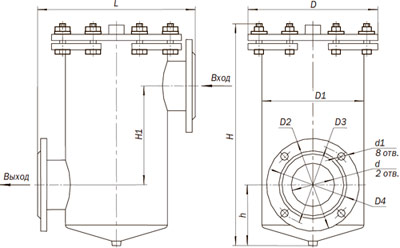

Рис.1. Схема сепаратора магнитного ФММ27
Эксплуатация
Сепараторы ФММ27 обеспечивают очистку минеральных масел и смазочно-охлаждающих жидкостей (керосина, смеси минеральных масел с керосином), кинематической вязкостью от 1 до 75 мм 2 /с (сСт) при температуре от +1 0 ° до +50°С и температуре окружающей среды от +1°С до +40°С.
Климатическое исполнение и категория размещения магнитных очистительных сепараторов в страны с умеренным и холодным климатом УХЛ4, в страны с тропическим климатом О4.1
| Параметр | Значение |
|---|---|
| Номинальное давление, МПа | 1,6 |
| Номинальный расход, л/мин, не менее | 400 |
| Условный проход, Dy, мм | 100 |
| Степень очистки при однократном пропускании жидкости через сепаратор, %, не менее | 73 |
| Степень очистки при многократном пропускании жидкости через сепаратор , %, не менее | 88 |
| Перепад давлений на магнитном очистительном сепараторе при номинальном расходе, МПа, не более | 0,025 |
| Масса, кг, не более | 45,0 |
