Шестнадцатиканальный индикатор ИТМ-16

Производитель:
  • Описание
  • Характеристики
  • Отзывы

Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве для выполнения ряда задач:

  • для измерения до 16 контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения текущих значений на встроенном четырехразрядном цифровом дисплее,
  • индикатор работает как устройство сигнализации выхода измеряемой входной величины за уставки сигнализации,
  • индикатор формирует выходные дискретные сигналы управления внешним исполнительным механизмом, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы,
  • при условии заказа модуля расширения, индикатор формирует выходной аналоговый сигнал управления внешним исполнительным механизмом - функция ретрансмиссии (аналоговый выход размещен на модулях расширения МР-52-11, МР-52-13, МР-52-15),
  • для индикации технологического параметра получаемого по интерфейсу от внешних устройств,
  • индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра,
  • индикатор ИТМ-16 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Условия эксплуатации

  • Температура окружающей среды - от минус 40 °С до плюс 70 °С
  • Атмосферное давление - от 84 кПа до 106,7 кПа
  • Вибрация (частотной/амплитудной) - до 60Гц / до0,1мм
  • Помещение - закрытое, взрыво-, пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
  • Положение при монтаже - согласно проекта
  • Степень защиты - IP30

Конструкция

Пластмассовый корпус (габаритные размеры указаны в приложении А текущего руководства по эксплуатации). Фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации,

На задней стенке размещены разъемы для подключения клеммно-блочных соединителей, съемные разъем-клеммы к которым подключаются питание и интерфейс.Внутри прибора находятся платы печатного монтажа, на которых размещены радиоэлементы.

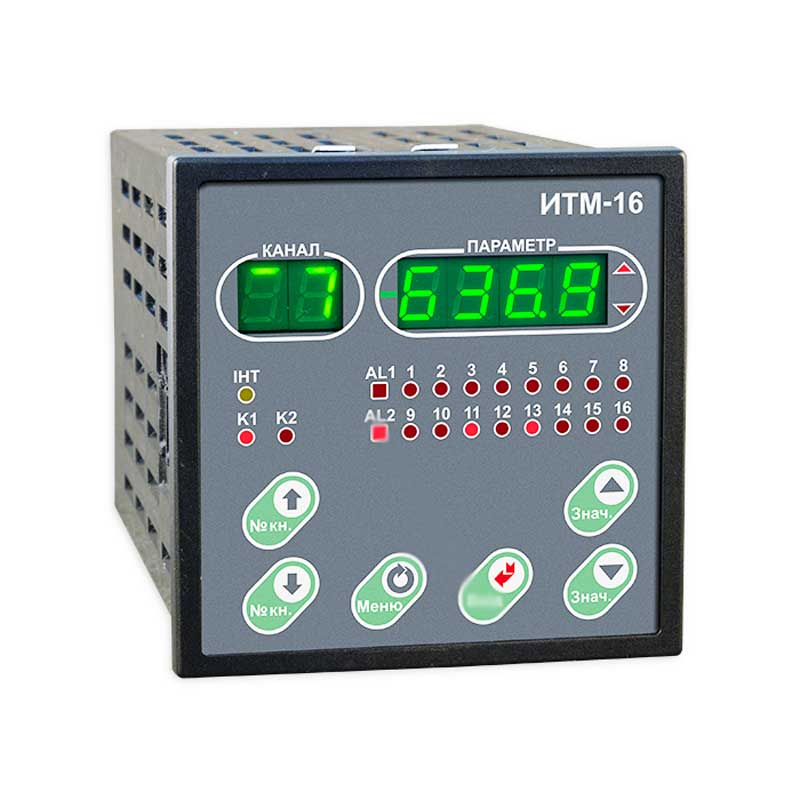

Для наблюдения за технологическим процессом индикатор ИТМ-16 оборудован активным двух и четырехразрядным цифровыми дисплеями для отображения номера канала и значения измеряемой величины, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов.

  • Двухразрядный цифровой дисплей передней панели индикатора ИТМ-16 в режиме РАБОТА индицирует номер текущего канала индикации.
  • Четырехразрядный цифровой дисплей передней панели индикатора ИТМ-16 в режиме РАБОТА индицирует значение измеряемого параметра.
  • Врежиме КОНФИГУРИРОВАНИЕ двухразрядный цифровой дисплей индицирует уровень конфигурации, затем номер пункта меню.
  • Врежиме КОНФИГУРИРОВАНИЕ четырехразрядный цифровой дисплей индицирует значение параметра выбранного параметра меню.

Эксплуатационные ограничения при использовании индикатора

Место установки индикатора ИТМ-16 должно отвечать следующим условиям:

  • обеспечивать удобные условия для обслуживания и демонтажа;
  • температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения индикатора;
  • окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей индикатора;
  • напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
  • параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации индикатора необходимо исключить:

  • попадание токопроводящей пыли или жидкости внутрь индикатора;
  • наличие посторонних предметов вблизи индикатора, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к индикатору провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции.

Условия хранения индикатора

Срок хранения в потребительской таре - не меньше 1 года.

Индикатор должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40°С до плюс 70°С и относительной влажности от 30 до 80% (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранении или эксплуатации не кладите тяжелые предметы на индикатор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

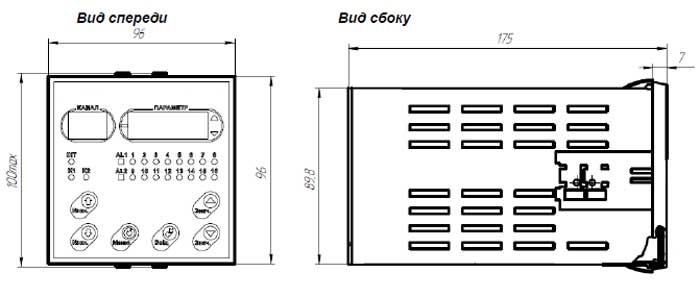

"Габаритные размеры индикатора ИТМ-16"

Рис.1 Габаритные размеры индикатора ИТМ-16

Техническая характеристикаЗначение
Аналоговые входные сигналы
Количество аналоговых входов16
Типы входных аналоговых сигналов
- унифицированные0-5мА (Rвх="400 Ом), 0(4")-20 мА (Rвх="100 Ом), 0-10В (Rвх>25кОм)
- напряжение0-50 мВ, 0-200 мВ, 0-1 В
- термопреобразователь сопротивленияТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- термопараТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более0,1 сек
Гальваническая изоляция

Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В

Основная приведенная погрешность преобразования± 0,2%
Аналоговые выходные сигналы
Количество аналоговых выходовдо 1
Тип выходного аналогового сигнала0-5 мА (Rн<="2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2"кОм)
Гальваническая изоляция

Выход гальванически изолированы от входов и остальных цепей,
напряжение гальванической развязки не менее 500 В

Основная приведенная погрешность формирования выходного сигнала≤ 0,4 %
Цифровая индикация
Точность индикации± 0,01%
Количество разрядов цифрового индикатора4
Высота цифр светодиодных индикаторов10 мм
Дискретные входные сигналы
Количество дискретных входовдо 32
Сигнал логического "0" – состояние ОТКЛЮЧЕНО0-7В
Сигнал логической "1" – состояние ВКЛЮЧЕНО19-32В
Входной ток (потребление по входу)≤ 10 мА
Гальваническая развязка дискретных входовгрупповая развязка
Дискретные выходные сигналы
Количество дискретных выходовдо 34
Типы выходов:
- транзистор ОКдо 40В, 100мА
- твердотельное реледо 220В, 8А
- выход – оптосимистордо 60В, 1А
Гальваническая развязка дискретных выходов

Выходы гальванически изолированы от других входов и остальных цепей,
напряжение гальванической развязки не менее 1500 В

Последовательный интерфейс RS-485
Тип каналаАсинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети1200 метров
Количество активных передатчиков1 (только один передатчик активный)
Максимальное количество узлов в сети250 с учетом магистральных усилителей
Вид кабелявитая пара, экранированная витая пара
Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связиModbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного токаот 100В до 242В, (50 ± 1) Гц
• постоянного токаот 18В до 36В
Потребляемая мощность от сети переменного тока, не более:не более 10 ВА
Ток потребления по питанию 24В, не более:не более 350 мА
