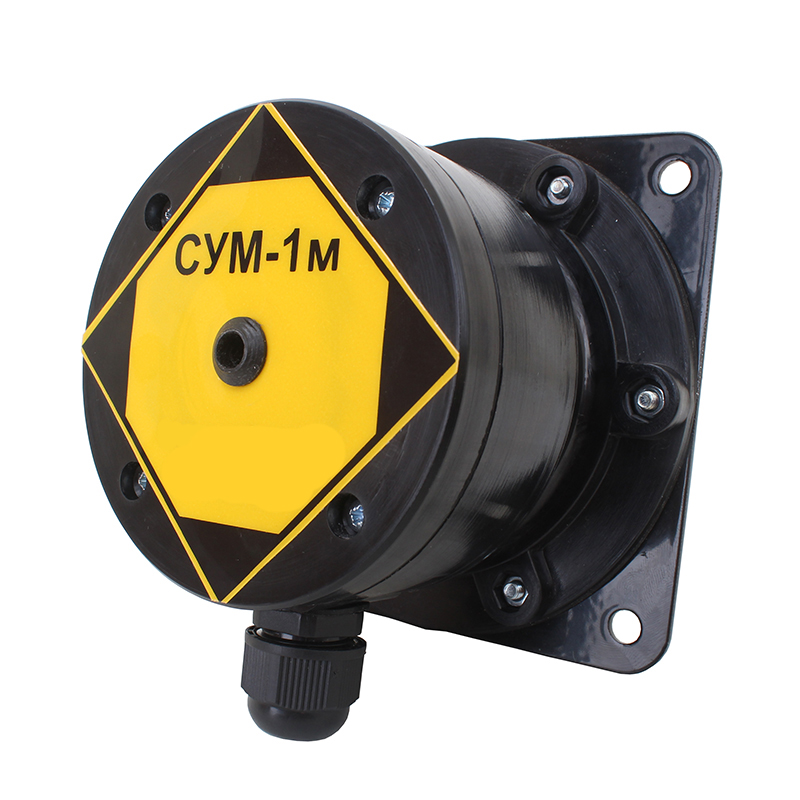

Сигнализатор уровня СУМ-1М

Сигнализатор уровня СУМ-1М предназначен для контроля уровня зерна, песка и других аналогичных сыпучих продуктов и материалов в производственных ёмкостях и самотёках.

Область применения

Сигнализатор широко применяется в таких сферах деятельности как:

• агропромышленные комплексы;
• предприятия пищевой промышленности;
• предприятия горнодобывающей промышленности;
• заводы, изготавливающие строительные материалы;
• перевозчики сыпучих грузов;
• рыболовецкие суда.

Конструкция и принцип работы

Конструкция сигнализатора СУМ-1М У1 не особо сложна. Датчик имеет пластмассовый корпус, внутри стоит панель, имеющая микропереключатель. Контактная планка с регулировочной пружиной, рабочая резиновая мембрана, а так же тарелка мембраны также расположены внутри корпуса. Наверху сигнализатора установлена крышка, которая в своем строении содержит компенсационную мембрану, предохранительную крышку.

Во время работы песок (зерно, щебень) давит через рабочую мембрану датчика, что передает информацию на шток переключателя, а далее на регулировочную мембрану. Срабатывает микропереключатель и начинается процесс передачи сигнала в цепи сигнализации и управления.

Если в процессе эксплуатирования рабочая мембрана перемещается, давление в датчике СУМ-1М будет постоянным, благодаря перемещению компенсационной мембраны.

Условия эксплуатации

Сигнализатор может применяться либо в закрытых производственных помещениях, либо на открытом пространстве под навесами.

Колебания температур и влажности должны не сильно отличаться между помещением и внешней средой. Для оптимальной и надежной работы сигнализатора уровня, важна хорошая вентиляция помещения (постоянный приток воздуха) и отсутствие прямого воздействия солнечных лучей и попадания климатических осадков на прибор.

Температура, при которой может эксплуатироваться сигнализатора уровня мембранный СУМ-1М должна находиться в пределах от -45°C до +50°C.
