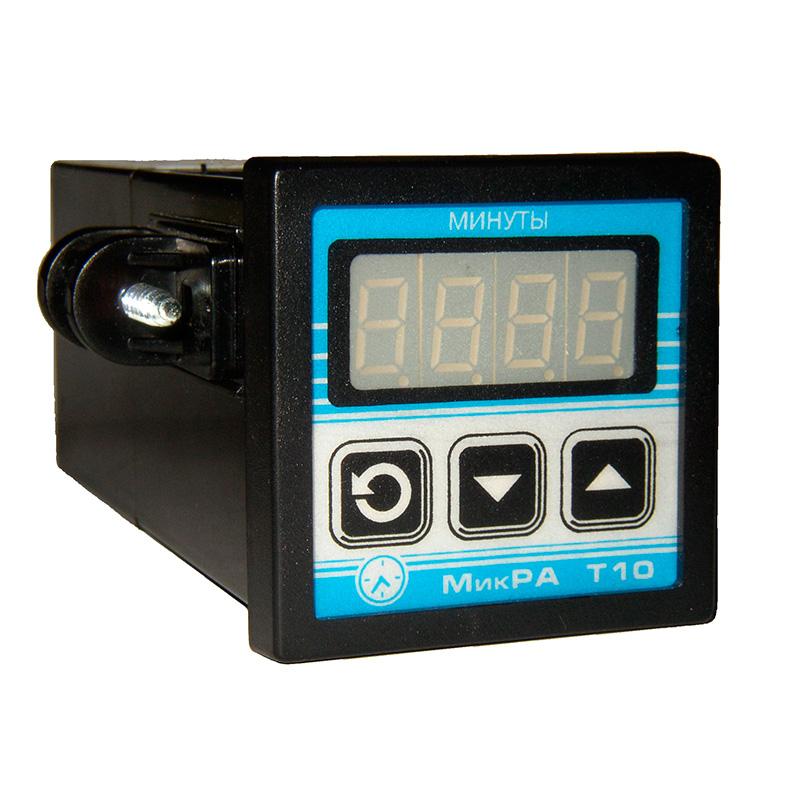

Таймер МикРА Т10

Таймер МикРА Т10 предназначен для коммутации электрических цепей переменного тока с заранее заданными выдержками времени в устройствах промышленной автоматики.

Таймер предназначен для утапливаемого монтажа на вертикальных щитах и панелях.

Принцип работы

• Работа каналов таймера полностью не зависима. Все входы и выходы гальванически развязаны между собой.
• Требуемый диапазон выдержек двухканальных программируемых таймеров МикРА Т10 исполнений 1 и 2 устанавливается с передней панели прибора. При этом имеется возможность блокирования случайного изменения параметров настройки.
• Таймер может работать в двух режимах - режим формирования одиночных импульсов по двум независимым каналам и режим циклического перезапуска каналов таймера (автогенератор).
• В режиме автогенератора выходы поочередно включаются на время заданной выдержки для данного канала.
• Если второй канал не используется (значение выдержки в нем было установлено равным нулю), номер канала на индикаторе не отображается.
• На диапазонах задания выдержки больше 1 секунды возможна индикация времени, оставшегося до окончания текущего импульса (обратный отсчет).
• Формирователи выходных сигналов управления в таймерах исполнений 1 и 2 представляют собой маломощные оптосимисторы, предназначенные для коммутации цепей переменного тока. Встроенные "детекторы нулевого напряжения фазы” позволяют включать нагрузку только при минимальном напряжении на ней. В таймере исполнения 3 в качестве выходных элементов применены транзисторные оптопары (выходной транзистор –- n-p-n).

Комплект поставки

1. Двухканальный таймер МикРА Т10 – 1 шт.
2. Руководство по эксплуатации – 1 экз.
