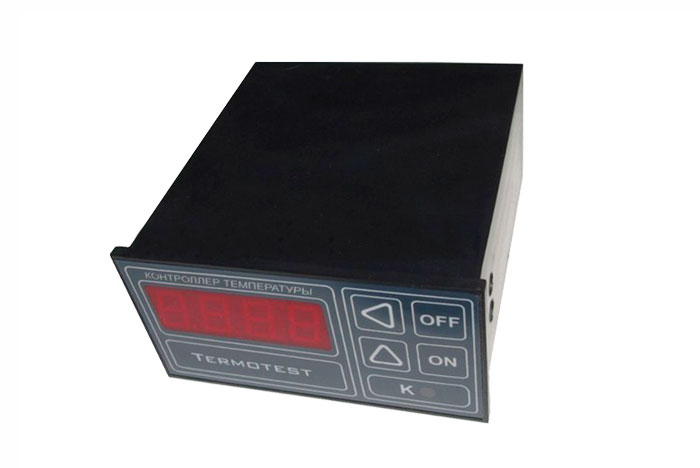

Терморегулятор Термотест-04
Терморегулятор Термотест-04 предназначен для применения в технологических процессах, где требуется поддержание температуры в определенном диапазоне.
Устройство и принцип действия
Терморегулятор измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К прибору могут подключаются любые нагревательные или охладительные электроприборы.
Прибор Термотест-04 прост в работе и имеет 2 настройки: температура включения нагрузки и температура ее выключения. Таким образом, можно вручную настроить прибор на удержание температуры в нужных пределах, используя его как с нагревательным, так и с охладительным оборудованием. О состоянии коммутируемого элемента (включен или выключен) сигнализирует светодиод.

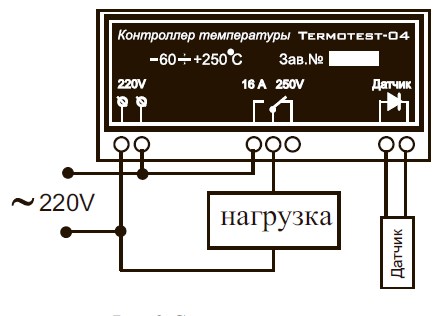

Рис.1 Схема подключения Терморегулятора Термотест-04
| Параметры | Значение |
| Количество каналов управления | 1 канал |
| Диапазон измеряемой температуры | от -55 до +250 °C |
| Гистерезис (разность между температурами включения и выключения) | температуры включения и выключения задаются вручную |
| Разрешающая способность | 1 °С |
| Погрешность измерения температуры | 1 °С |
| Максимальный коммутируемый ток при cos φ =1 | 16 А |
| Напряжение питания прибора | 220 В AC |
| Потребляемая мощность | 3 Вт |
| Температура среды, окружающей прибор | от +1 до +50 °С |
| Способ монтажа (подключения) | щитовое крепление |
| Габаритные размеры | 9,6х5,1х10 см |
