Ультразвуковой дефектоскоп УД2301

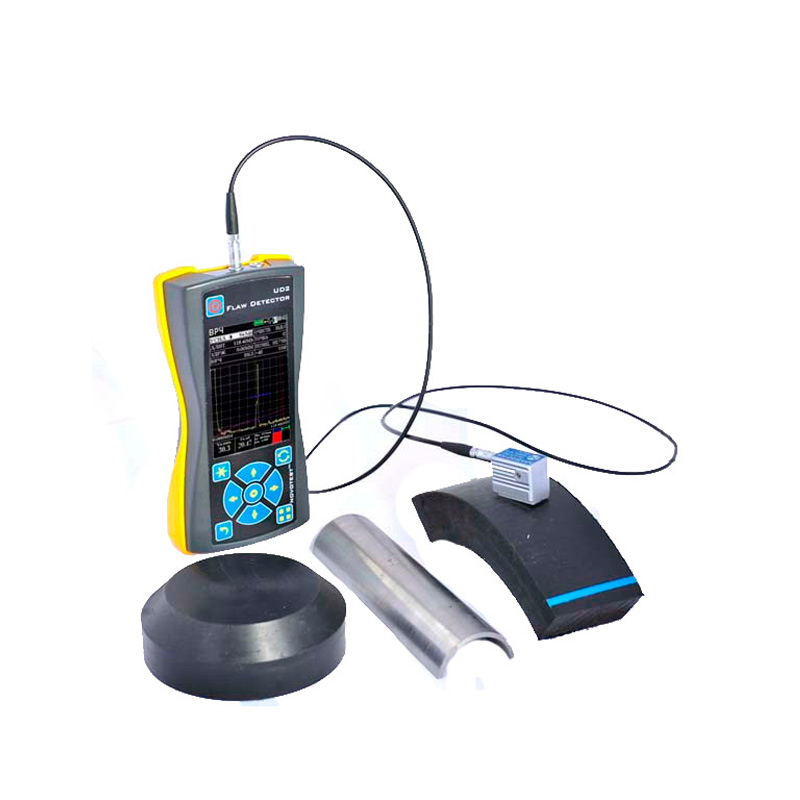

Ультразвуковой дефектоскоп NOVOTEST УД2301 – это мощный, легкий и портативный дефектоскоп, выполненный в эргономичном ударопрочном корпусе с защитными резиновыми протекторами – современное промышленное исполнение дефектоскопа общего назначения.

Комплект поставки/h2>

Совместно с дефектоскопом УД2301 поставляется

• электронный блок прибора;
• преобразователи 2 шт. (П111-5-К10 и П121-5-65);
• кабель lemo-lemo;
• кабель для связи с ПК;
• комплект аккумуляторов АА 3 шт.;
• зарядное устройство;
• паспорт, руководство пользователя;
• программа для ПК (доступна для скачивания с сайта);
• транспортировочный кейс.

Рекомендуем заказать дополнительно:

• дополнительные преобразователи и кабели;
• стандартные образцы;
• стандартные образцы предприятия;
• профессиональную контактную жидкость (гель);
• дополнительный комплект аккумуляторов.

Функциональность

Ультразвуковой дефектоскоп NOVOTEST УД2301 обладает такими функциями:

• Цветовые схемы. Два варианта цветовых схем интерфейса прибора повышают удобство работы с прибором на свету и в темноте. Временная регулировка чувствительности. Функция ВРЧ позволяет компенсировать влияние затухания и отображать сигналы от отражателей на разной глубине – как сигналы одинаковой высоты (амплитуды). Это становится возможным благодаря разной регулировке усиления в разных точках А-скана в зависимости от глубины и затухания сигналов в материале.
• Кривая АРК. Функция АРК отображает эхо-сигналы с их реальной амплитудой без компенсации. При работе в режиме АРК на экране прибора строится кривая изменения амплитуды эхо-сигналов от отражателей одинакового размера, расположенных на разном расстоянии от преобразователя. Кривая АРК графически делает поправку на затухание в материале, эффекты ближнего поля и рассеяние луча.
• Кривая АРД. Кривая АРД описывает зависимость амплитуды отраженного от эталонного отражателя сигнала на разной глубине материала.
• Режим отображения сигнала в виде В-Скан. Представление результатов ультразвукового контроля в виде поперечного сечения объекта контроля, перпендикулярного поверхности ввода и параллельного направлению прозвучивания. Для оценки амплитуды эхосигналов существует связь амплитуды эхосигналов с цветом изображения. Справа от отображения результатов измерения представлена цветовая схема оценки амплитуды эхосигналов, где синий цвет является наименьшим, а красный наибольшим по уровню амплитуды эхосигнала.
• Режим огибающей сигнала. В ряде случаев бывает необходимо обнаружить максимум сигнала, а также получить огибающую кривую сигнала при сканировании того или иного отражателя.
• Функция заполнение. Функция заполнения сигнала предназначена для улучшения восприятия картинки на экране прибора. Сигнал А-Скана заполняется цветом совпадающий м цветом линии сигнала.
