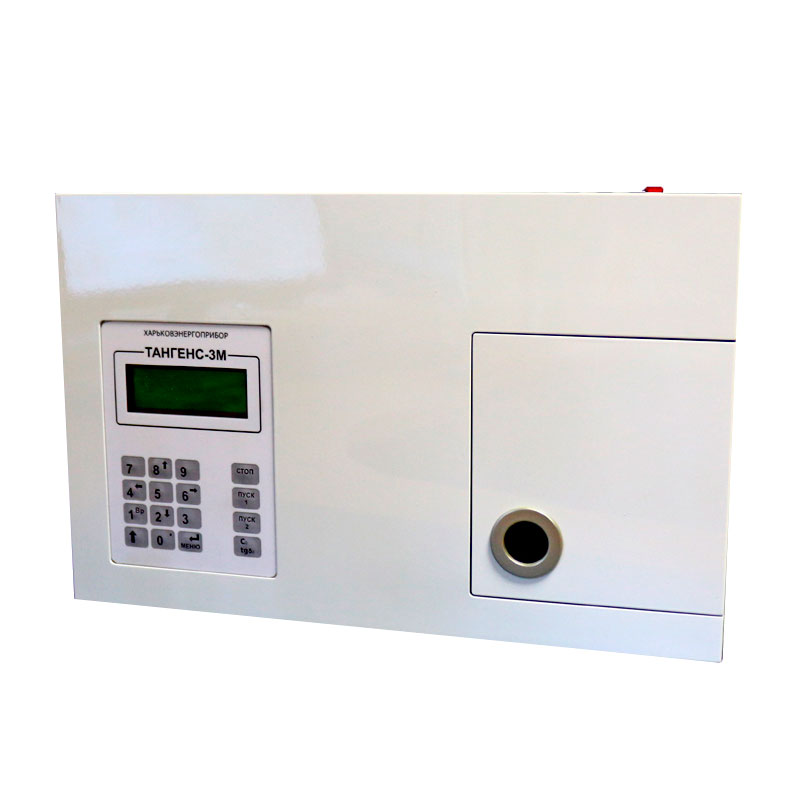

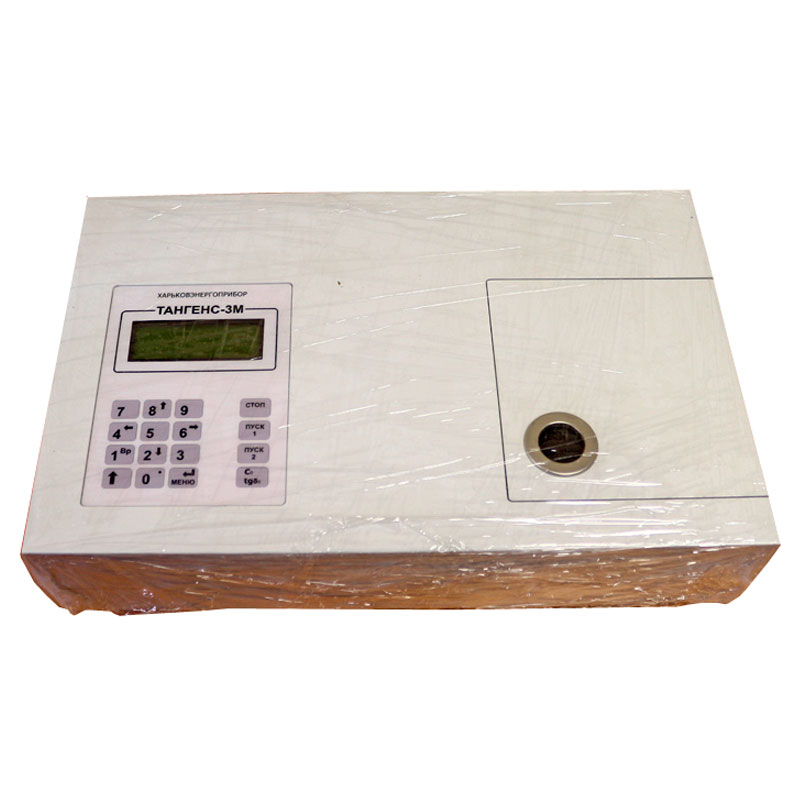

Установка Тангенс-3М
Автоматизированная установка Тангенс-3М служит для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 и IEC 60247 на частоте сети 50 Гц.
Функциональные возможности
Установка "Тангенс-3М" измеряет:
- тангенс угла диэлектрических потерь,
- диэлектрическую проницаемость,
- электрическую емкость, напряжение, приложенное к измерительной ячейке,
- температуру пробы трансформаторного масла.

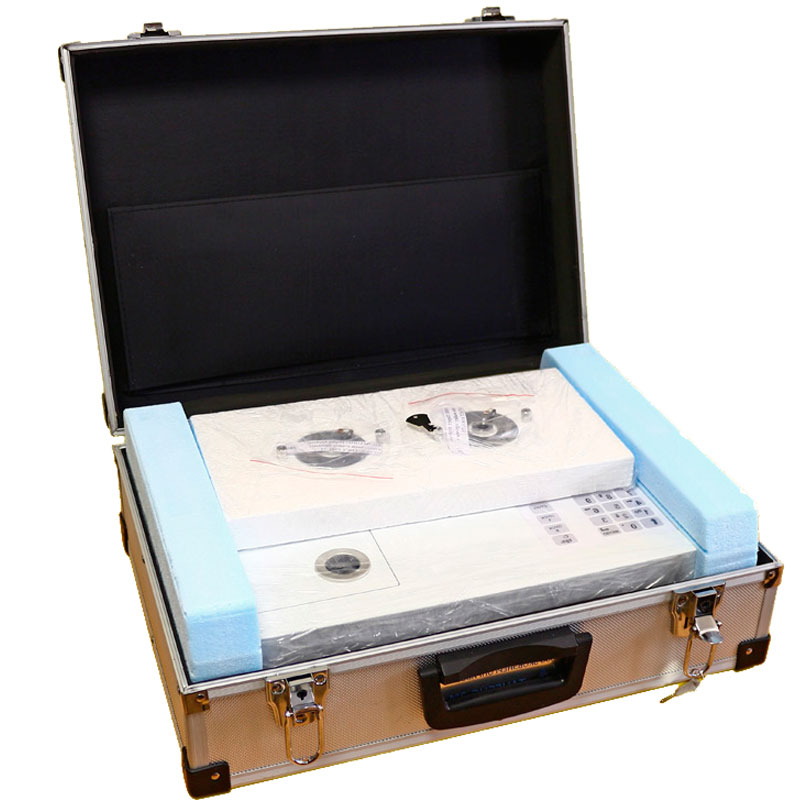

| Наименование | Количество |
| Установка Тангенс-3М | 1 |
| Кабель сетевой | 1 |
| Кабель интерфейсный для подключения к персональному компьютеру | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| ЯПИ-3 - ячейка измерительная для Тангенс-3М | 3 |
Эксплуатация
Установка Тангенс-3М предназначена для эксплуатации в помещениях при рабочих значениях:
- температуры воздуха от +15 °С до +35 °С,
- относительной влажности 80% при температуре +20 °С,
- атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм. рт.ст.).
| Параметр | Значение |
|---|---|
| Диапазон измерений тангенса угла диэлектрических потерь | 0,0001 − 1,0000 (0,01 − 100 %) |
| Основная абсолютная погрешность при измерении тангенса угла диэлектрических потерь | ± (0,03 tgδ + 0,0002) |
| Разрешающая способность при измерении тангенса угла диэлектрических потерь | 0,00001 |
| Действующее напряжение переменного тока сетевой частоты, приложенное к измерительной ячейке, соответствующее напряженности поля 1 МВ/м, В | 2000 |
| Величина напряжения переменного тока, прикладываемого к измерительной ячейке, В | 1940 – 2060 |
| Предел допускаемой основной относительной погрешности измерения рабочего напряжения, % | 2,5 |
| Диапазон индикации электрической емкости, пФ | 5 – 30 |
| Рабочая температура в ячейке, ºС | 90 |
| Основная абсолютная погрешность измерения температуры масла в ячейке, ºС | ± 1 |
| Время измерения по программе «ПУСК 1». Время измерения, включая калибровку и нагрев до 90ºС (с проведением измерений на 70 ºС и 90 ºС), минут, не более | 35 |
| Время измерения по программе «ПУСК 2». Время измерения, включая калибровку, нагрев до 95ºС (с проведением измерений в точках 70/80/90 ºС) и остывание (с проведением измерений в точках 90/80/70 ºС), минут, не более | 85 |
| Измерительная ячейка по ГОСТ 6581 трехэлектродного типа | ЯПИ-3 |
| Объем ячейки, см3 | 11 – 13 |
| Напряжение питающей сети, В | 230 ± 10% |
| Частота питающей сети, Гц | 50 ± 1 |
| Потребляемая мощность, кВ•А, не более | 0,3 |
| Масса, кг, не более | 5 |
| Габаритные размеры, Ш×В×Г, мм, не более | 405×90х260 |
