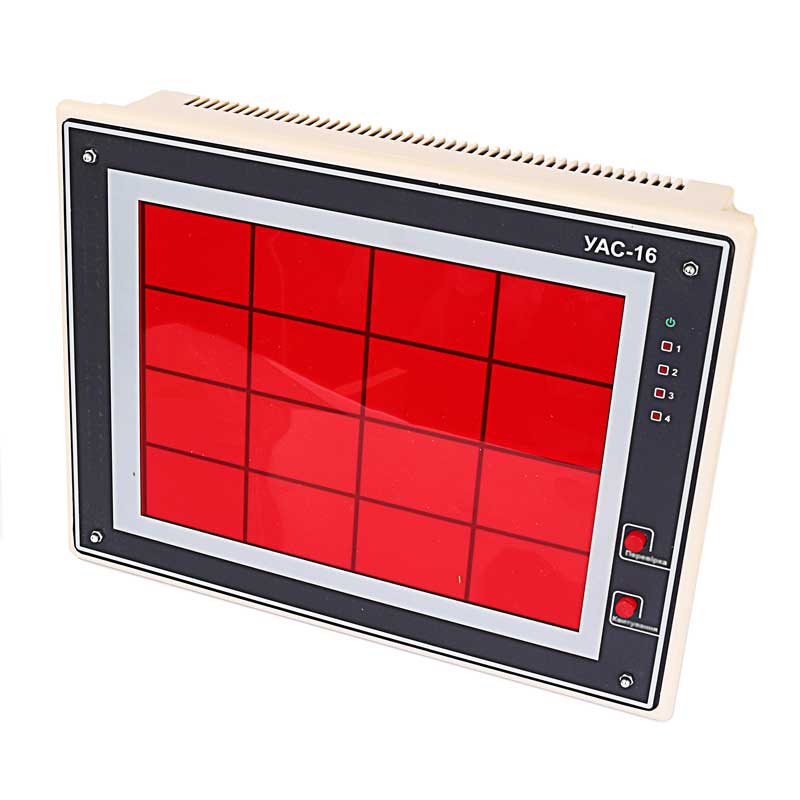

Устройство аварийной сигнализации УАС-16, УАС-16МИ

Устройство аварийной сигнализации УАС-16, УАС-16МИ служитдля обобщенной и поканальной сигнализации параметров технологических процессов, значения которых в процессе работы превышают те или иные технологические уставки.

Функциональность

• Отображения на передней панели срабатывание поканальной и обобщенной аварийной сигнализации, то есть на соответствующие индикаторы лицевой панели устройства УАС-16(УАС-16МІ).
• Возможность выбора типа сигнала аварийной сигнализации: статический сигнал (постоянное свечение) или динамический с частотой F1 или F2. Частота F1 и F2 задаются при конфигурировании устройства УАС-16(УАС-16МІ).
• Запоминание аварийных событий.
• Кнопочное управление квитированием (снятием) сигнализации.
• Срабатывание одного из четырех выходных каналов обобщенной сигнализации в случае срабатывания одного из входных каналов аварийной сигнализации устройства УАС-16(УАС-16МІ), с сопровождением звуковым сигналом.
• Возможность тестирования и кнопочное управление проверкой сигнализации.
• Устройство УАС-16MI имеет функцию передачи состояния входных сигналов по интерфейсуRS-485.

Комплект поставки

• Устройство аварийной сигнализации УАС-16(УАС-16МІ) - 1 шт
• Паспорт - 1 шт
• Руководство по эксплуатации - 1 шт
• Кронштейн - 4 шт
• Разъем монтажный 734-203 - 1шт, при условии поставки заказа устройства с питанием напряжением постоянного тока (="24В)
• Разъем монтажный 231-203/026-000 - 1шт, при условии поставки заказа устройства с питанием напряжением переменного тока (~220В)
• Разъем монтажный 734-204 - 1 шт
• Разъем монтажный 734-110 - 2 шт
• Разъем монтажный 231-106/026-000 - 2 шт
• Рычаг монтажный 231-131 - 1 шт
• Рычаг монтажный 734-230 - 1 шт
• Разъем монтажный 734-104 - 1 шт, при условии поставки заказа устройства с модулем интерфейса УАС-16МІ

Условия эксплуатации

• Рабочая температура - от минус 40 °С до плюс 70 °С
• Температура хранения (предельная) - от минус 40 °С до плюс 70 °С
• Климатическое исполнение - исполнение группы 4 согласно ГОСТ 12997-84, но для работы при температуре от минус 40 °С до 70 °С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация - исполнение 5 согласно ГОСТ 12997-84
• Помещение - закрытое, взрыво-, пожаробезопасное.Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
• Положение при монтаже - любое
• Степень защиты - IP30 по ГОСТ 14254-9

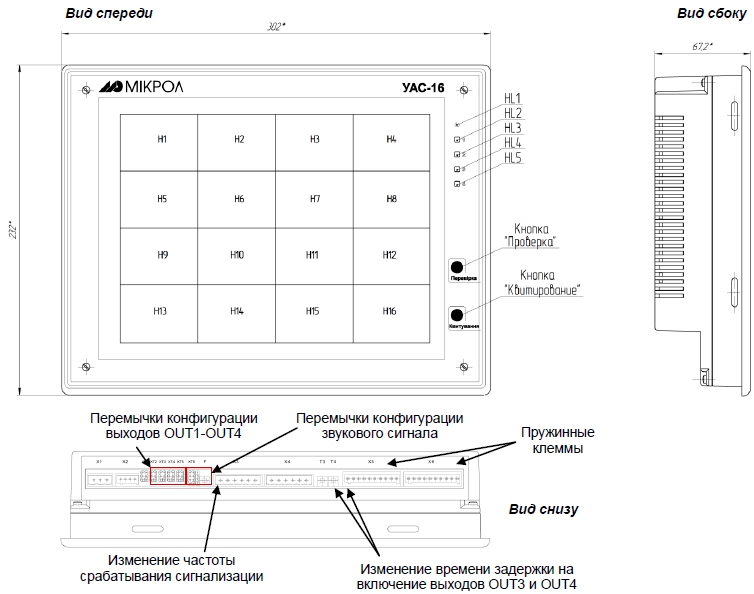

Рис.1 Габаритные размеры УАС-16, УАС-16МИ
