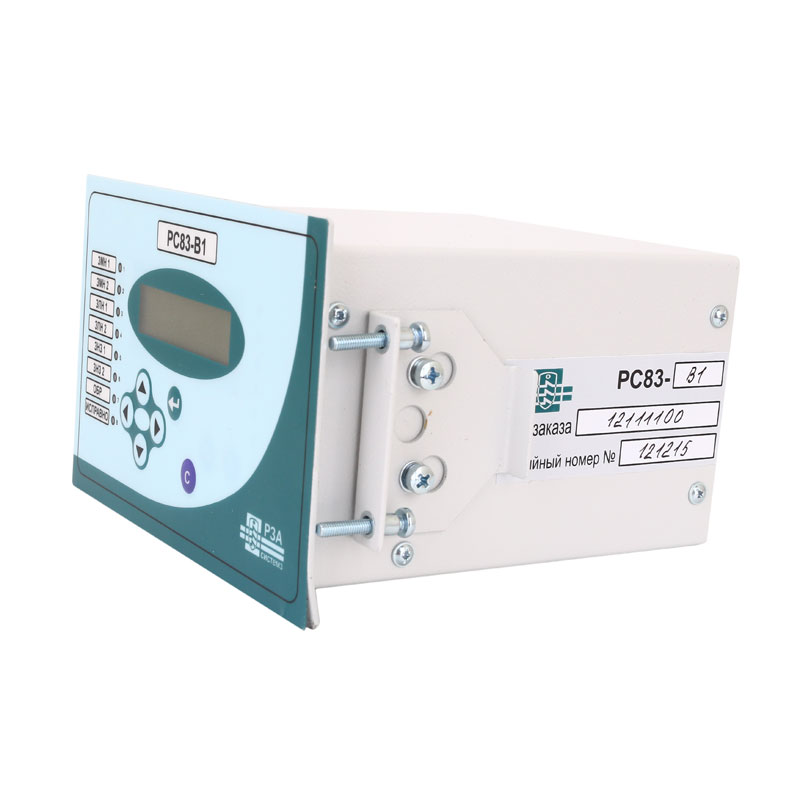

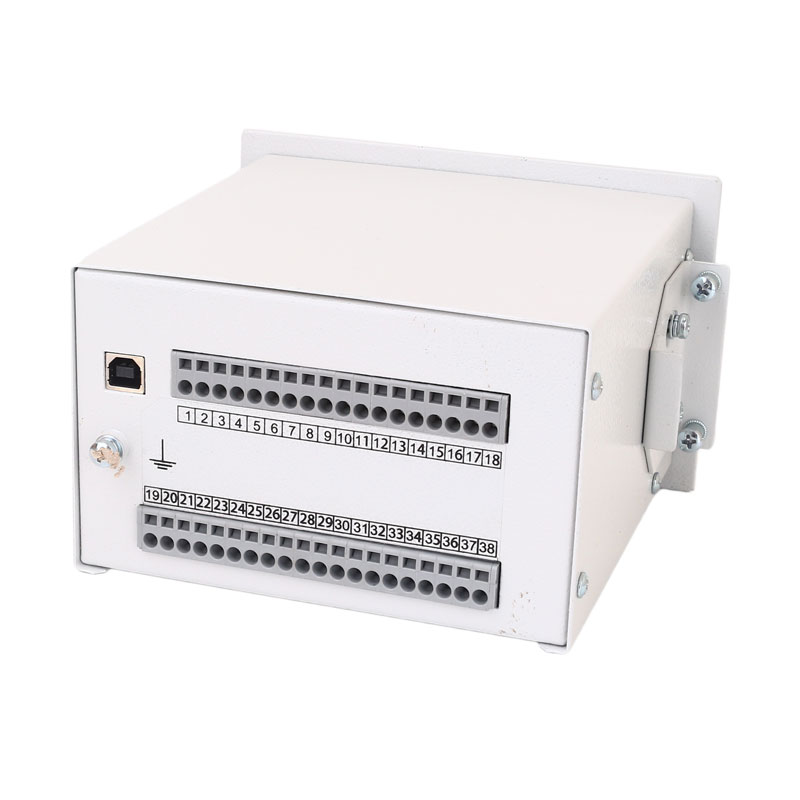

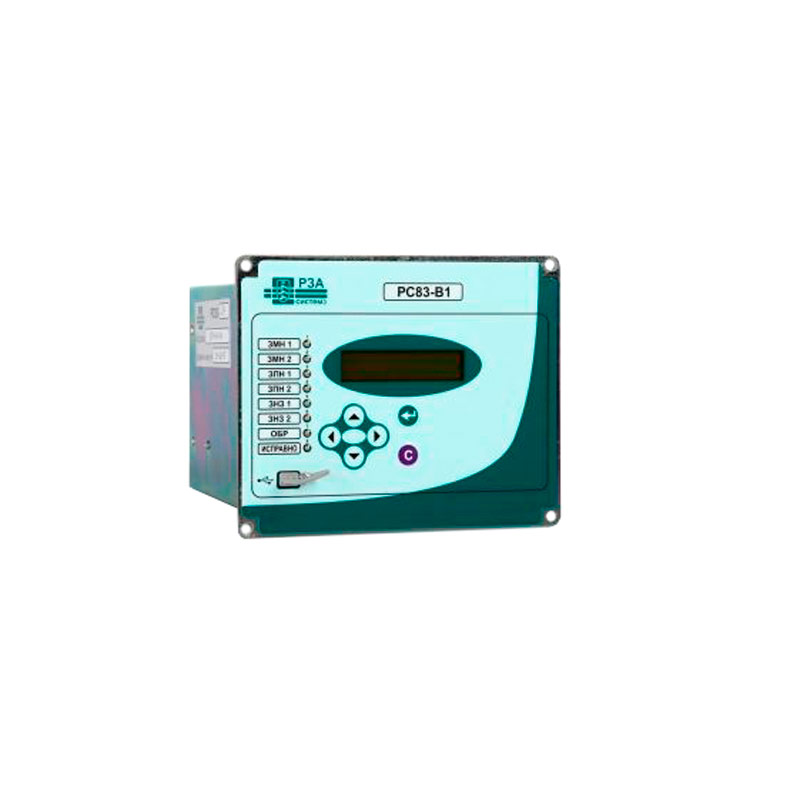

Устройство защиты по напряжению РС83-В1

Устройство защиты по напряжению РС83-В1 предназначено для реализации комплекса защит по напряжению одной секции шин.

Функциональные возможности

• две ступени защиты минимального напряжения (ЗМН);
• две ступени защиты максимального напряжения (от повышения напряжения - ЗПН);
• две ступени защиты по напряжению нулевой последовательности от замыканий на землю (ЗНЗ);
• защита по напряжению обратной последовательности (ОБР);
• журнал событий, журнал аварий;
• две группы уставок.

Особенности

• В зависимости от вида трансформаторов напряжения и схемы соединения их обмоток устройство позволяет осуществлять подключение на фазные или линейные напряжения.
• ЗМН и ЗПН могут назначаться на работу по логике «И» (условия срабатывания должны выполняются по всем контролируемым ступенью напряжениям) или по логике «ИЛИ» (достаточно выполнение условия срабатывания хотя бы по одному из контролируемых ступенью напряжений).
