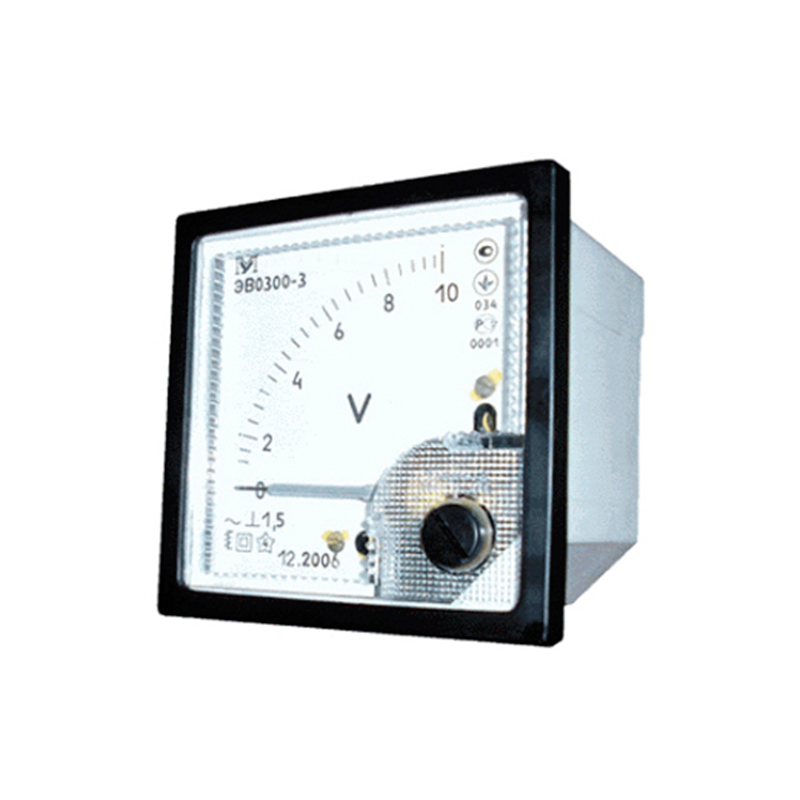

Вольтметр ЭВ0300
Вольтметр ЭВ0300 предназначен для измерения напряжения в цепях переменного тока синусоидальной формы частоты от 45 Гц до 65 Гц электроустановок.
Условия эксплуатации
Рабочие условия применения (климатические воздействия):
- температура окружающего воздуха от -40°C до +50°C;
- относительная влажность воздуха до 95 % при температуре +30°C.
Комплект поставки
В комплект поставки ЭА0300 входят:
- Крепеж – 1 компл;
- Руководство по эксплуатации – 1 экз.
| Параметр | Значение |
|---|---|
| Класс точности | 1,5 или 2,5 по ГОСТ 8711 |
| Пределы допускаемой основной погрешности приборов равны | |
| - для приборов класса точности 1,5 | ±1,5% от конечного значения диапазона измерения |
| - для приборов класса точности 2,5 | ±2,5% от конечного значения диапазона измерения |
| Конечное значение диапазона измерения: | |
| - непосредственно | 7,5, 10, 15, 20, 30, 50, 75, 100, 150, 250, 500, 600 В |
| - с трансформатором напряжения | 3000, 7500, 10000, 12500, 20000, 35000, 60000, 125000 В |
| Начальное значение диапазона измерения не превышает | 20% конечного значения диапазона измерения |
| Собственное потребление приборов должно быть: | |
| - вольтметров непосредственного включения не более | 5 В·А |
| - вольтметров, включаемых с трансформатором напряжения | 4 (±1,5) В·А |
| Степень защиты | IP40 по ГОСТ 14254-96 |
| Сопротивление изоляции между корпусом и электрической цепью прибора не менее | 40 МОм в нормальных условиях применения |
| Приборы допускают крепление к щитам толщиной | до 8 мм |
| Норма средней наработки на отказ | 10 000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры по фланцу: | |
| - ЭВ0300-1 | 144 x 144 мм |
| - ЭВ0300-2 | 96 x 96 мм |
| - ЭВ0300-3 | 72 x 72 мм |
| Длина шкалы, не менее: | |
| - ЭВ0300-1 | 150 мм |
| - ЭВ0300-2 | 90 мм |
| - ЭВ0300-3 | 60 мм |
| Примечание: | в зависимости от заказа вольтметры с конечным значением диапазона измерения более 1000 В могут изготовляться как киловольтметры |
| измерительный трансформатор тока должен быть с номинальной силой вторичной обмотки на 1 А или 5 А, номинальное напряжение вторичной обмотки трансформатора напряжения должно быть 100 В |
