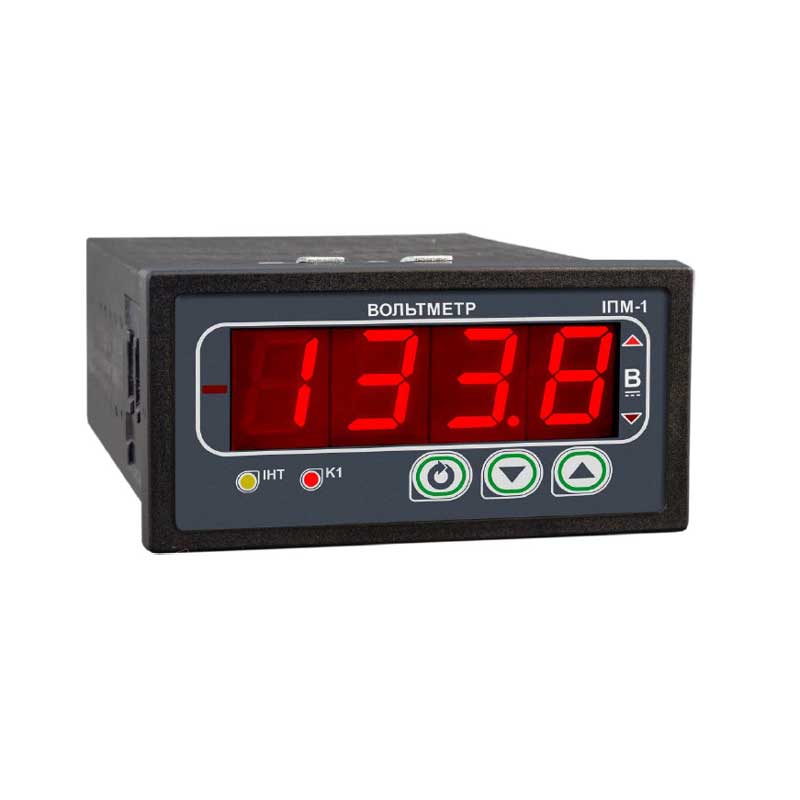

Вольтметр ИПМ-1

Вольтметр ИПМ-1 используется для:

• измерения постоянного тока и напряжения, обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее,
• в зависимости от заказа вольтметр формирует выходной дискретный или аналоговый сигнал управления внешним исполнительным механизмом, обеспечивая соответственно дискретное управление или функцию ретрансмиссии в соответствии с заданной пользователем логикой работы,
• вольтметр формирует сигналы технологической сигнализации. На передней панели имеются вольтметры для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра,
• вольтметр ИПМ-1 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.

Вольтметр предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

Функциональные возможности

Внутренняя программная память вольтметра ИПМ-1 содержит большое количество стандартных функций, необходимых для измерения напряжения электрической сети, например, таких как:

• сравнение результатов преобразования с уставками минимум и максимум, и сигнализация отклонений,
• цифровая фильтрация (для ослабления влияния промышленных помех),
• масштабирование шкалы измеряемого параметра,
• конфигурирование логики работы выходного дискретного устройства.

Вольтметр ИПМ-1 конфигурируется как через переднюю панель, так и через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного вольтметра при работе в современных сетях управления и сбора информации.
Параметры конфигурации вольтметра ИПМ-1 сохраняются в энергонезависимой памяти.

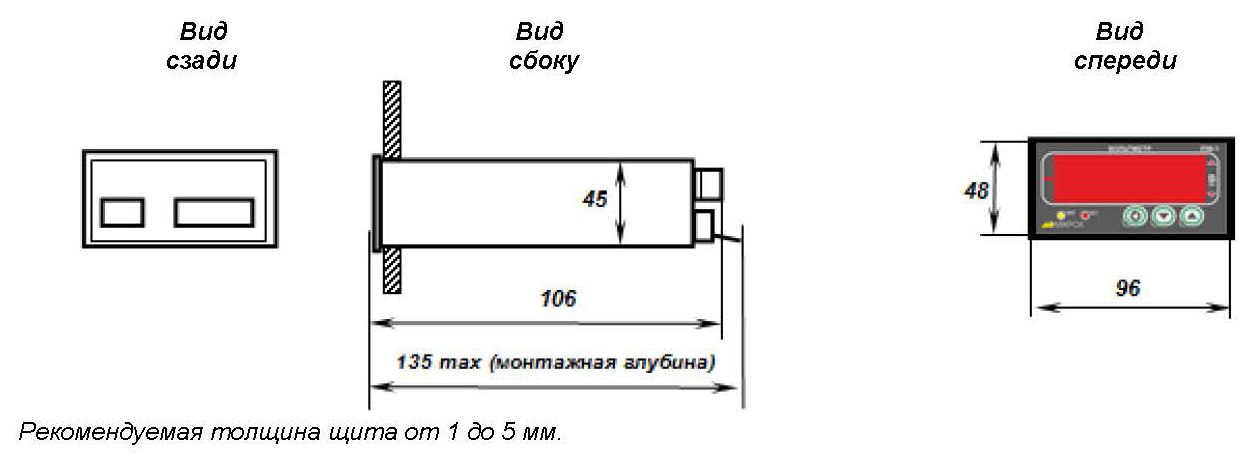

Рис.1 Габаритные размеры ИПМ-1
