Вольтметр ИПМ-2

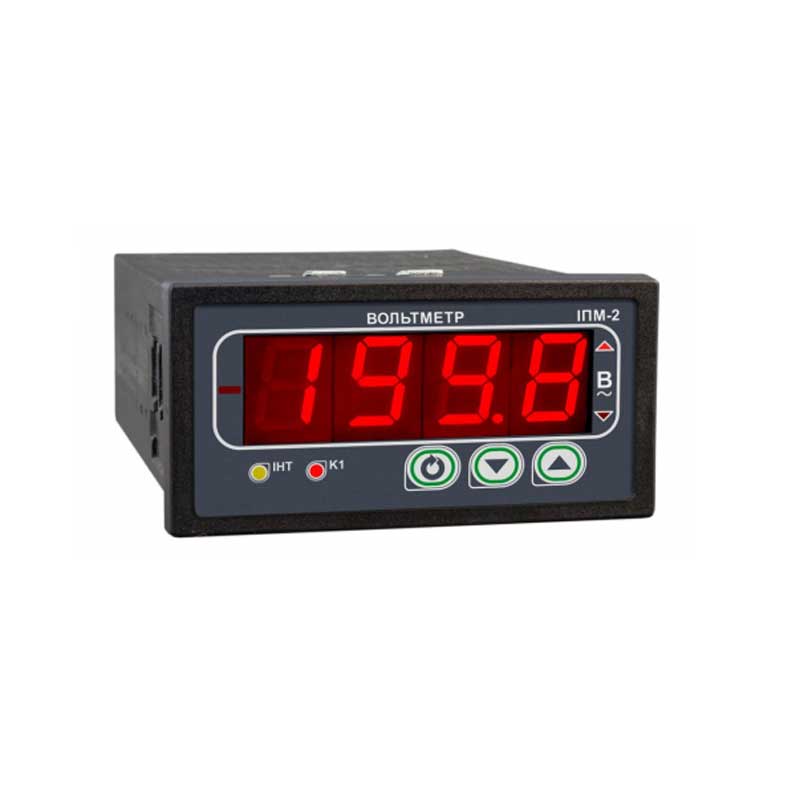

Вольтметр ИПМ-2 предназначен для измерения действующего значения напряжения электрической сети, как непосредственно, так и через трансформатор напряжения.Отличительной особенностью вольтметра ИПМ-2 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.Вольтметр предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.
Предназначение прибора
- для измерения действующего значения напряжения электрической сети, как непосредственно, так и через трансформатор напряжения, обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее,
- в зависимости от заказа вольтметр формирует выходной дискретный или аналоговый сигнал управления внешним исполнительным механизмом, обеспечивая соответственно дискретное управление или функцию ретрансмиссии в соответствии с заданной пользователем логикой работы,
- вольтметр формирует сигналы технологической сигнализации. На передней панели имеются вольтметры для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра,
- вольтметр ИПМ-2 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.
Функциональные возможности
Внутренняя программная память вольтметра ИПМ-2 содержит большое количество стандартных функций, необходимых для измерения напряжения электрической сети, например, таких как:
- сравнение результатов преобразования с уставками минимум и максимум, и сигнализация отклонений,
- цифровая фильтрация (для ослабления влияния промышленных помех),
- масштабирование шкалы измеряемого параметра,
- конфигурирование логики работы выходного дискретного устройства.
Вольтметр ИПМ-2 конфигурируется как через переднюю панель, так и через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного вольтметра при работе в современных сетях управления и сбора информации.
Параметры конфигурации вольтметра ИПМ-2 сохраняются в энергонезависимой памяти.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 84 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

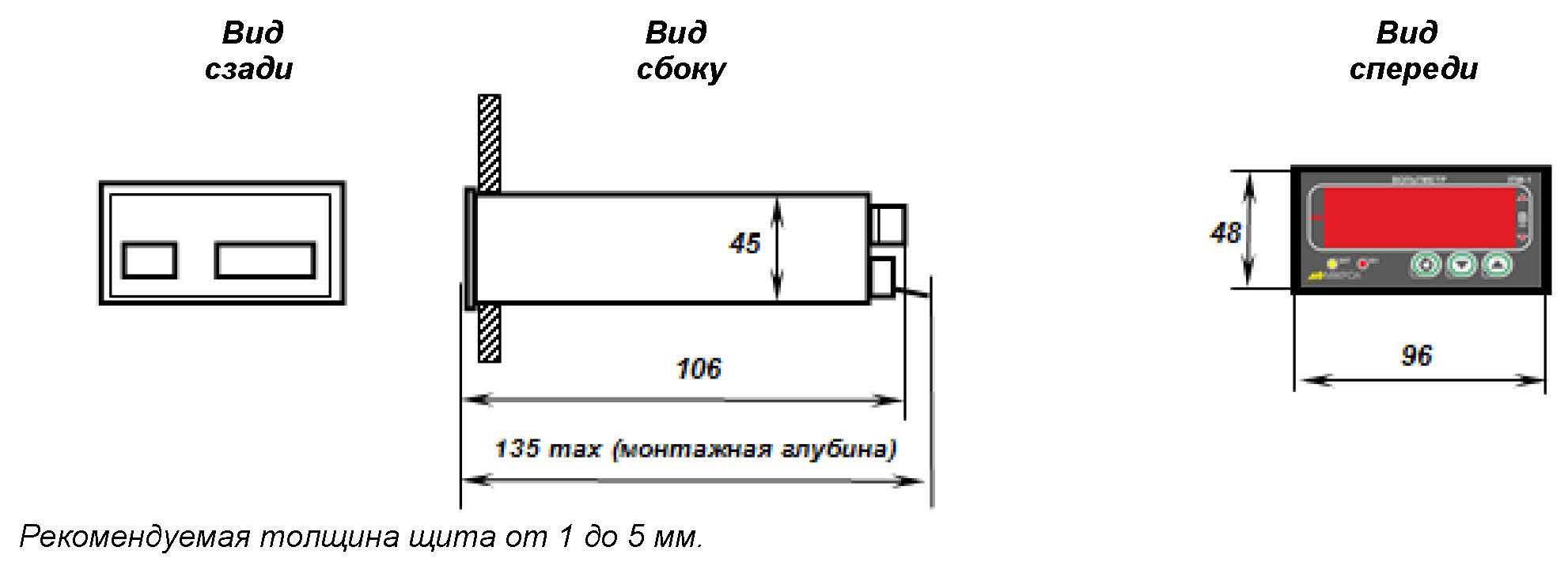

Рис.1 Габаритные размеры ИПМ-2
| Техническая характеристика | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала | от 1 до 10 В, Rвх=50 кОм |
| Период измерения, не более | 0,1 сек |
| Основная приведенная погрешность преобразования | ± 0,4% |
| Аналоговый выходной сигнал | |
| Количество аналоговых выходов | 1 (при условии заказа) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм) |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 20 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 1 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А переменного тока при резистивной нагрузке |
| до 220В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| Потребляемая мощность от сети переменного тока, не более: | 4 ВА |
| Защита данных | EEPROM, сегнетоэлектрическая NVRAM |
