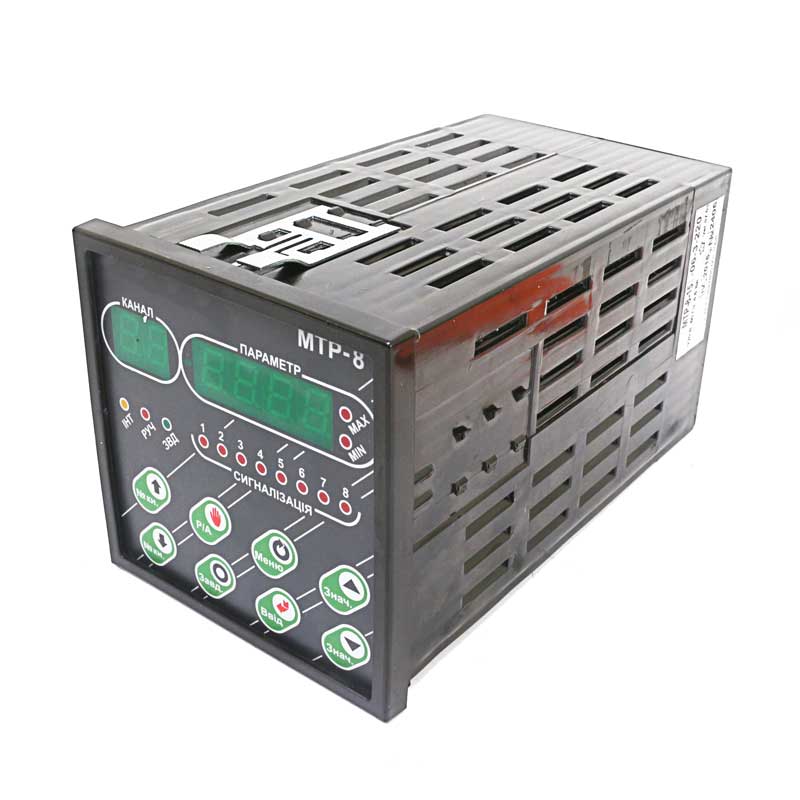

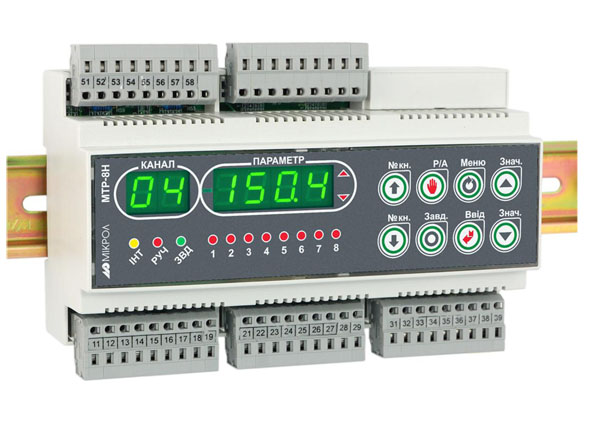

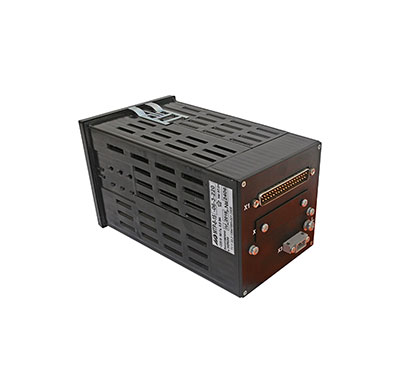

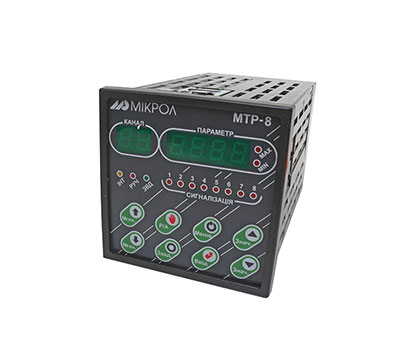

Восьмиканальный регулятор МТР-8, МТР-8Н

Восьмиканальный регулятор МТР-8, МТР-8Н применяется для контроля технологических параметров в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.Регулятор может использоваться в системах индикации, аварийной и предупредительной сигнализации, защиты и блокировок компрессоров, турбин, холодильного и другого технологического оборудования.

Функциональные возможности

• Работа с датчиками, имеющими унифицированный выходной сигнал постоянного тока или напряжения
• Схема подключения унифицированных входов 2-х проводная
• Работа с термопарами ТЖК (J) 0°...+1100°С, ТХК (L) 0°…+800°C, ТХКн (E) 0°... +850°С, ТХА (K) 0°... +1300°С, ТПП10 (S) 0°...+1600°С, ТПР (B) 0°... +1800°С, ТВР-1 (А-1) 0°... +2500°С
• Работа с датчиками термопреобразователями сопротивления. Широкий диапазон измеряемых температур ТСМ: -50 … 200?С, ТСП: -60 … 750?С
• Совместимость с большинством термопреобразователей, подключаемых по 3-х проводной схеме ТСМ (50М, 100М, гр.23), ТСП (50П, 100П, гр.21)
• Измерение, контроль и автоматическое регулирование восьми входных технологических параметров (температура, давление, расход, уровень и т.п.), для управления процессом нагрева (охлаждения) в печах, термопластавтоматах и другом технологическом оборудовании
• Управление исполнительными механизмами по ПИД-ШИМ, ПИД-импульсном или 2-х позиционному закону
• Контуры автоматического регулирования с управлением от ЭВМ
• Прибор ручного управления двухпозиционной нагрузкой, с индикацией задающих воздействий
• Каждый канал терморегулятора МТР-8 может быть сконфигурирован на подключение любого типа датчика
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Линеаризация входных аналоговых сигналов по 20 точкам
• Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
• Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
• Прямое, обратное регулирование
• Свободно программируемые выходные устройства. Программируемая логика работы выходных устройств
• Цифровая калибровка начала шкалы и диапазона измерения
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Переключение каналов: ручное (оператором), автоматическое (время индикации от 1 до 9 секунд)
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

Область применения

• Системы промышленной автоматики
• Многоканальные системы цифровой индикации технологических параметров
• Удаленные устройства связи с обьектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

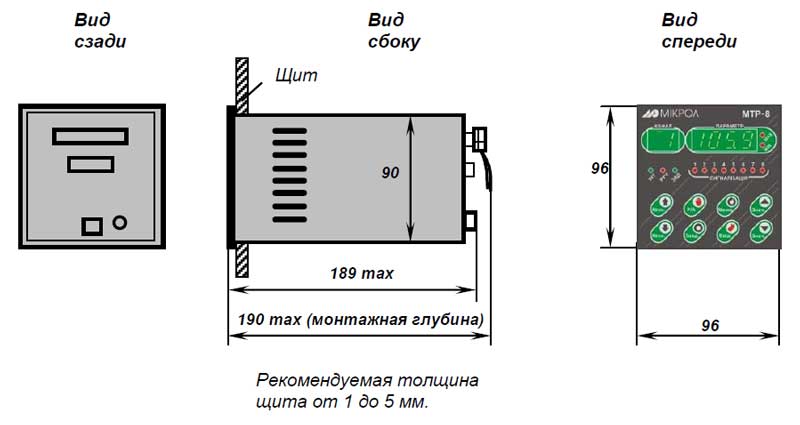

Рис.1 Габаритные размеры МТР-8

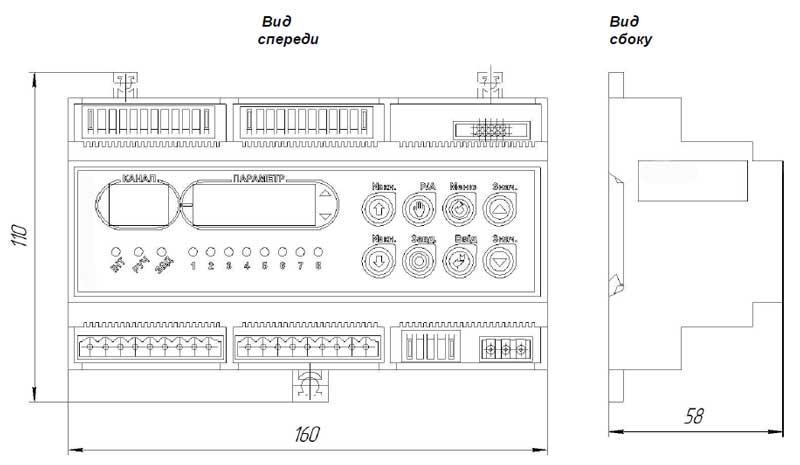

Рис.2 Габаритные размеры МТР-8Н
