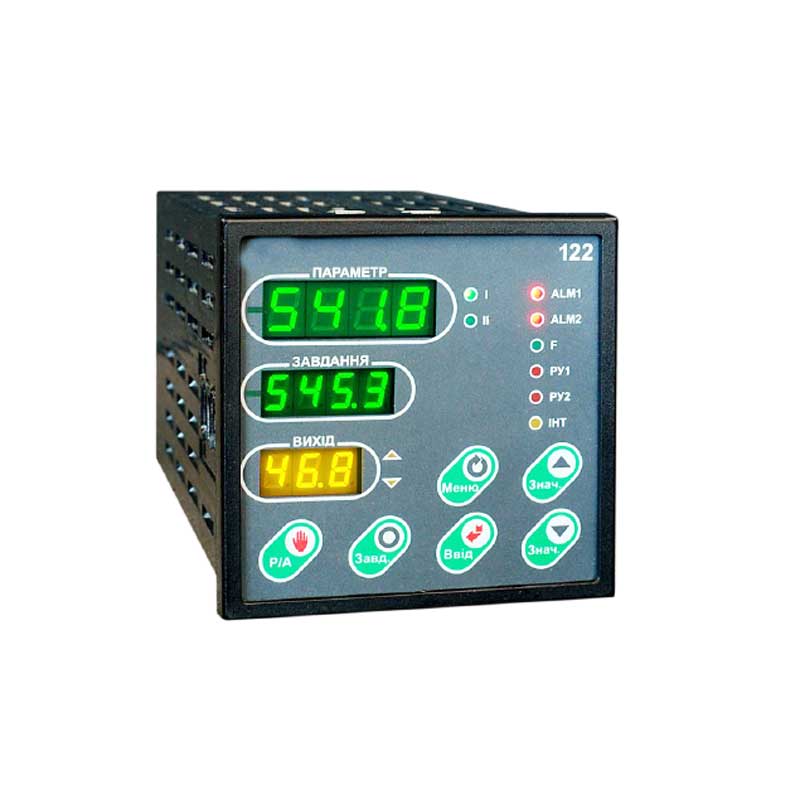

Двухконтурный микропроцессорный ПИД-регулятор МИК-122, МИК-122Н
Производитель:
Документация:
Двухконтурный микропроцессорный ПИД-регуляторы МИК-122 иМИК-122Н применяются для измерения двух контролируемых входных физических параметров (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения их текущих значений на встроенных четырехразрядных цифровых индикаторах.
Отличительные особенности
- Крепление: МИК-122 – щитовое, МИК-122Н – на DIN рельс 35 мм;
- Подключение: МИК-122 и МИК-122Н – с помощью разъем клемм, размещенных на приборе;
- Питание обмоток выходных реле: МИК-122 и МИК-122Н – внутреннее;
- Питание пассивного аналогового датчика: МИК-122, МИК-122Н – присутствует;
- Питание дискретных входных сигналов: МИК-122Н – отсутствует; МИК-122 – присутствует.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 85 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

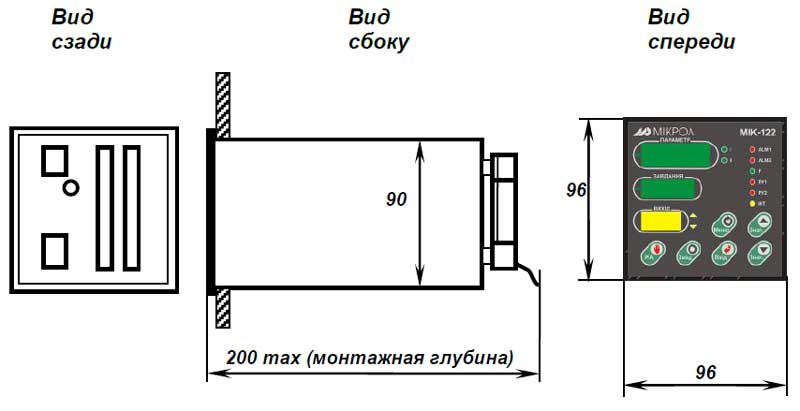

Рис.1 Габаритные размеры МИК-122

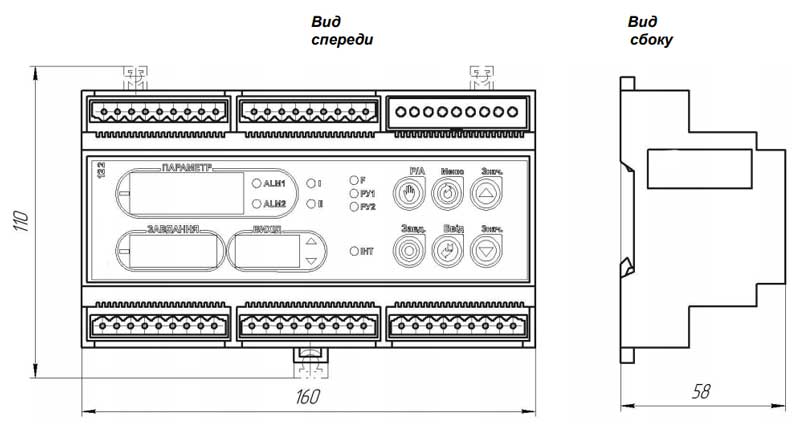

Рис.2 Габаритные размеры МИК-122Н
| Параметр | Значение |
|---|---|
| Количество аналоговых входов | 2 |
| Типы входных аналоговых сигналов унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| Типы входных аналоговых сигналов: напряжения | 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
| Типы входных аналоговых сигналов от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| Типы входных аналоговых сигналов от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,2 сек |
| Гальваническая изоляция | Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Время индикации измеренного параметра одного канала в режиме циклической индикации | 1 – 10 сек (параметр конигурируется) |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Длина линии связи для термосопротивлений, не более | 100 м |
| Сопротивление линии связи, не более | 15,0 Ом |
