Индикаторы технологические ИТМ-1-01, ИТМ-1-10, ИТМ-1-14

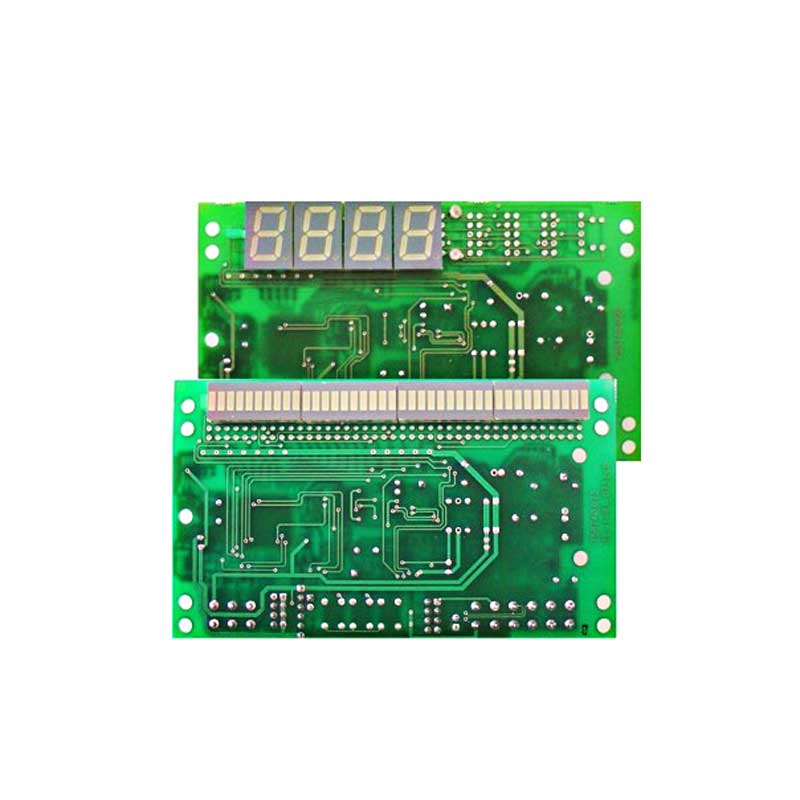

Индикаторы технологические ИТМ-1-01, ИТМ-1-10, ИТМ-1-14 служат для измерение одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование и отображение его текущего значения на встроенном линейном 31 (41) сегментном или цифровом четырехразрядном светодиодном индикаторе (в зависимости от исполнения), а также индикации технологического параметра получаемого по интерфейсу от внешних устройств и передача измеряемой величины по интерфейсу другим устройствам или на верхний уровень (ЭВМ). Данная возможность позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления.

Отличительной особенностью индикаторов ИТМ-1 является:

• трехуровневая гальваническая развязка между входами, выходом (интерфейсом) и цепью питания;
• компактность;
• простота в использовании.

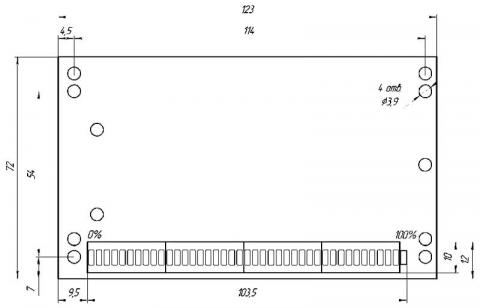

Рис.1 Габаритные размеры ИТМ-1

Область применения

• Системы промышленной автоматики, пульты управления, мнемощиты, мнемосхемы и т.п.
• Системы цифровой индикации технологических параметров
• Удаленные устройства связи с обьектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Индикатор обеспечивает

• Подключение к прибору источников унифицированных сигналов.
• Калибровку начала шкалы и диапазона измерения.
• Индицирование одной физической величины (входной сигнал получен от датчика или по интерфейсу от внешних устройств).
• Масштабирование входного сигнала.
• Выбор пользователем метода индикации (сегмент, гистограмма).
• Цифровую фильтрацию входного сигнала (для ослабления влияния промышленных помех).
• Извлечение квадратного корня из входного сигнала.

Условия эксплуатации

• Рабочая температура - от минус 40 °С до 70 °С
• Температура хранения (предельная) - от минус 40 °С до 70 °С
• Атмосферное давление - от 85 до 106,7 кПа
