Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-121, МИК-121Н
Производитель:
Документация:

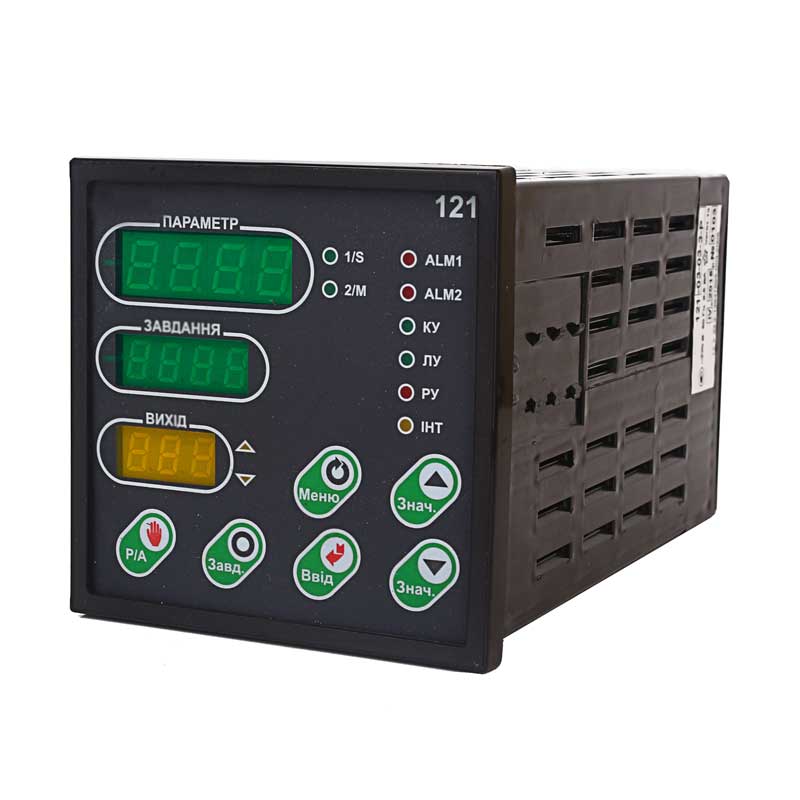

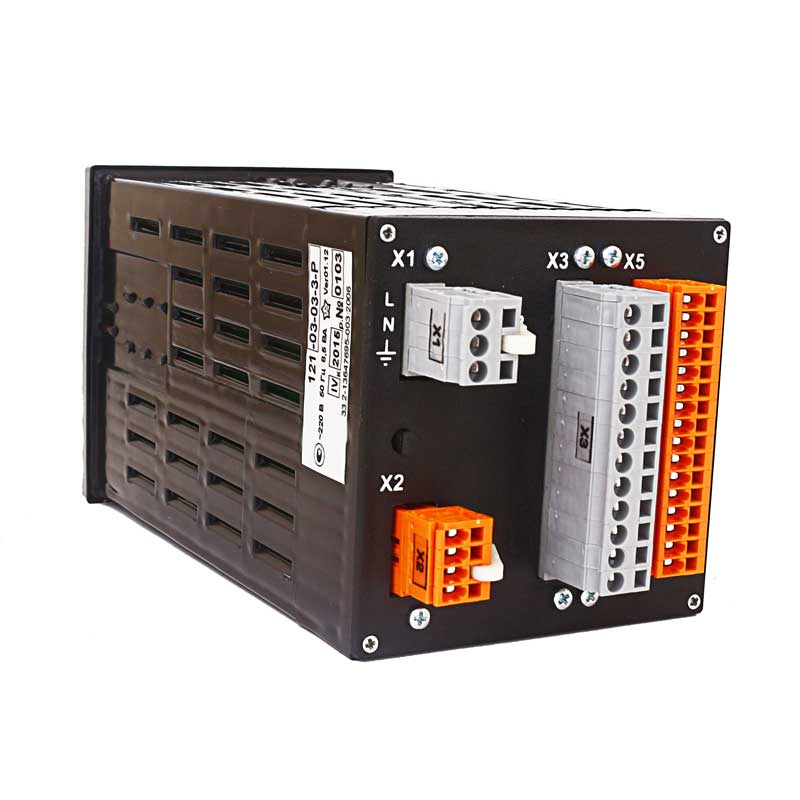

Микропроцессорный ПИД-регулятор + каскадный регулятор + регулятор соотношения МИК-121, МИК-121Н предназначен для измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе.
Примеры применения регуляторов
- Каскадное регулирование температуры в теплообменниках. Данный тип регулирования значительно увеличивает быстродействие и точность регулирования в инерционных объектах, которые имеют вспомогательный параметр (температура в промежуточном теплообменнике, расход текучей жидкости при регулировании ее температуры и т.д.).
- Соотношение “газ”-“воздух” в котельных установках. МИК-121 позволяют регулировать соотношение двух технологических параметров (“газ”-“воздух”) по заданному графику соотношения. При этом достигается экономичный эффект за счет уменьшения недосжигания газа при одних расходах и уменьшения избытка воздуха при других.
- Соотношение “руда”-“вода” в мельницах при подготовке руды для выплавки метала и т.д.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 85 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

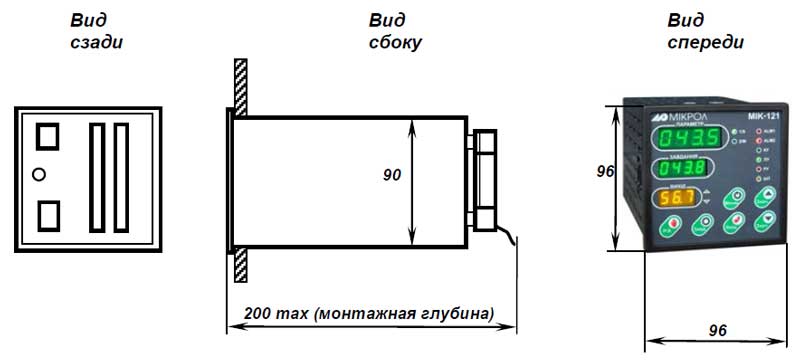

Рис.1 Габаритные размеры МИК-121

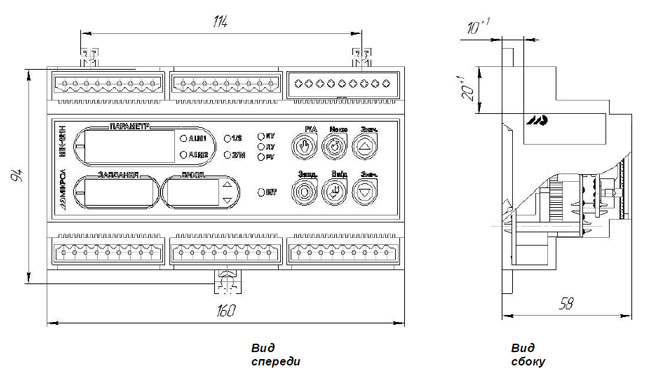

Рис.1 Габаритные размеры МИК-121Н
| Параметр | Значение |
|---|---|
| Количество аналоговых входов | 2 |
| Типы входных аналоговых сигналов унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| Типы входных аналоговых сигналов: напряжения | 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В |
| Типы входных аналоговых сигналов от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| Типы входных аналоговых сигналов от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,2 сек |
| Гальваническая изоляция | Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В |
| Время индикации измеренного параметра одного канала в режиме циклической индикации | 1 – 10 сек (параметр конигурируется) |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Длина линии связи для термосопротивлений, не более | 100 м |
| Сопротивление линии связи, не более | 15,0 Ом |
